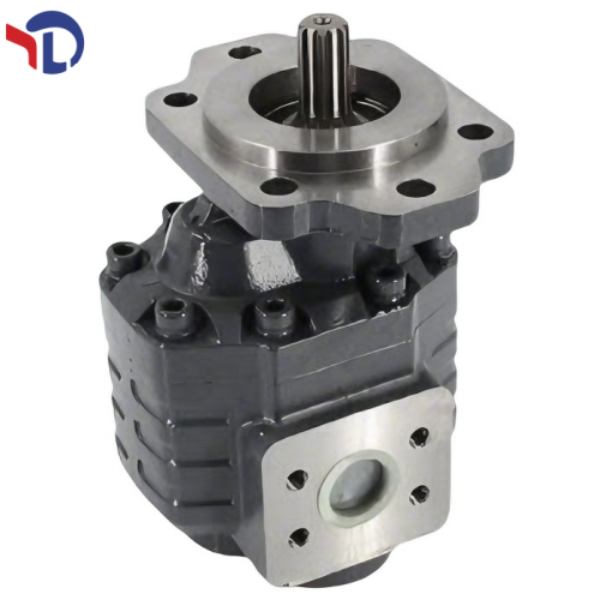

CBHC2000系列齿轮油泵

一、核心结构与技术特点
| 特点 | 详细说明 |
|------|----------|
| **低噪音设计** | 采用**非对称齿形双模数齿轮**，优化齿形参数降低啮合噪音；浮动侧板结构减少压力脉动，额定工况噪音≤**70dB** |
| **高效能表现** | 轴向间隙自动补偿技术，确保高容积效率（额定工况≥**93%**）；精密加工保证低内漏，提高系统响应速度 |
| **高可靠性** | 铸铁泵体+高强度齿轮材质，适应恶劣工况；轴承采用液压油自润滑，延长使用寿命；压力等级覆盖**E(16MPa)、F(20MPa)、G(25MPa)、H(31.5MPa)** |

| **结构紧凑** | 体积小、重量轻，菱形法兰安装形式，适配多种设备布局；螺纹联接油口（G1/G12），安装维护便捷 |

二、型号编码规则（以CBHC-F20ALHR为例）

| 代码段 | 含义 | 可选参数 |
|--------|------|----------|
| CBHC | 产品系列代号 | CBHC：铸铁单泵低噪音系列 |
| F | 压力等级 | E:16MPa；F:20MPa；G:25MPa；H:31.5MPa |
| 20 | 公称排量 | 10-32 mL/r（2000系列主流排量：16/20/25/32 mL/r） |
| A | 安装形式 | A:菱形法兰 |
| L | 油口形式 | L:螺纹联接 |
| H | 轴伸形式 | P:平键；H:矩形花键；S:SAE花键 |

| R | 旋向 | L:左旋（逆时针）；R:右旋（顺时针，省略） |

三、关键技术参数

| 参数项 | 规格范围 |
|--------|----------|
| **额定压力** | 20MPa（F级），最高压力可达25MPa |
| **额定转速** | 2000r/min，转速范围800-2500r/min |
| **排量范围** | 10-32 mL/r（2000系列：16/20/25/32 mL/r） |
| **工作油温** | -20℃~80℃ |
| **适用介质** | L-HM 32#/46#液压油，清洁度要求NAS 8级以上 |
| **容积效率** | 额定工况≥93% |

| **机械效率** | 额定工况≥90% |

四、适用领域

1.  **工程机械**：小型挖掘机、装载机、压路机等辅助液压系统
2.  **工业车辆**：电动叉车、搬运车、堆高机等对噪音敏感的设备
3.  **农业机械**：联合收割机、拖拉机液压转向/提升系统

4.  **专用设备**：医疗机械、精密机床、环保设备等低噪音要求场合

五、安装与维护要点

1.  **安装要求**
    - 泵轴与电机轴同轴度误差≤0.1mm，避免径向力
    - 吸油高度≤500mm，吸油管内径≥推荐值，减少阻力损失
    - 进油口需安装100μm滤芯，保护泵体免受杂质损伤
2.  **维护建议**
    - 首次运行前需注满液压油，防止干摩擦
    - 定期检查油液清洁度，推荐每2000小时更换一次液压油
    - 油温控制在15-60℃，避免高温加速密封件老化
    - 长期停机（超过30天）需排空泵内油液，防止腐蚀
