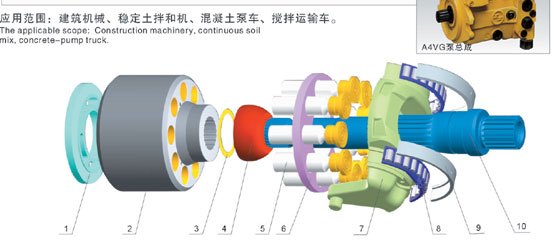

想对力士乐A4VG液压泵结构有更多的了解吗？那么现在港隆公司给大家介绍力士乐A4VG液压泵结构参数图,让大家更了解它。

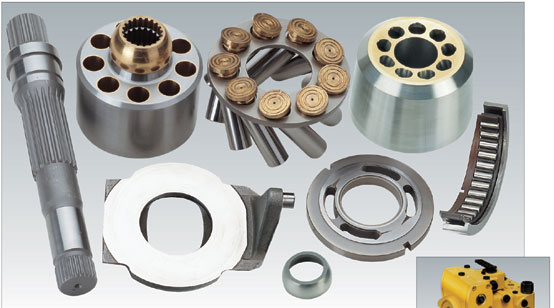

力士乐A4VG液压泵结构配件名称分别为：
1配油盘 L
1配油盘 R
2缸 体
3垫 圈
4球 铰
5柱塞滑靴
6回程盘
7摇 摆
8月牙轴承
9月牙轴承座
10传动轴
11弹簧
力士乐A4VG系列柱塞泵型号为：A4VG28、A4VG45、A4VG50、A4VG56、A4VG71、A4VG125、A4VG180、A4VG250
力士乐A4VG系列柱塞泵一般用于机床、冶金、锻压、矿山及起重机械的液压传动系统中，特别广泛地应用于大功率的液压传动系统中。

以下是对REXROTH力士乐A4VG液压泵的详细介绍：
一、基本概述
REXROTH力士乐A4VG液压泵是斜盘结构轴向柱塞变量泵，适用于静液压传动闭式回路。该泵具有流量与驱动转速、排量成正比，并可无级变量的特点，能够实现双向驱动，并可以串联一辅助泵。A4VG泵代表了当今工程机械液压传动技术的较高水平，广泛应用于建筑机械、农业和农林机械、路面机械以及叉车、起重机等机器上。
二、结构特点
泵壳体：整体式设计，内置补油泵，结构紧凑，密封部位少，重量轻，外形尺寸缩短，功率重量比高。
集成阀块：在泵壳体的尾部配置有集成阀块，包含了高压溢流阀、单向阀、压力切断阀、斜盘倾角控制回路以及补油压力控制回路等闭式系统所需的控制功能模块。
斜盘滚动副：采用大锥角滚柱轴承，轴向承载能力强，使用寿命大大提高。
功率调节器：由传统的弹簧调节改为采用力矩平衡原理的双曲线调节，理论上没有功率损失。
三、性能参数
额定工作压力：可达40MPa。
最高压力：可达45MPa（部分系列可能更高）。
排量范围：28~250mL/r。
转速范围：2400~4250r/min（具体转速与排量大小有关）。
四、控制方式
A4VG轴向柱塞变量泵的控制方式多种多样，包括：
HD液控变量形式：通过液压信号控制斜盘倾角，从而调节泵的排量。
HW液压控制手动伺服形式：通过手动伺服机构调节斜盘倾角，实现泵排量的控制。
DA液压控制方式：与转速相关的控制系统，内置DA控制阀芯产生一个与泵（发动机）驱动转速成比例的先导压力，通过电磁铁操作的换向阀传至油泵的定位器上，实现泵排量的无级调节。
五、应用与维护
应用：A4VG泵在静液压传动系统中得到了广泛应用，特别是在中小型装载机、叉车、煤矿牵引车、压路机和起重机等行走驱动系统中。
维护：为确保泵的正常运行，需要定期检查泵的密封性、清洗油箱和过滤器、检查油的清洁度和粘度等。同时，在安装时需要注意原动机输出轴与液压泵传动轴的对中性和同轴度要求。
综上所述，REXROTH力士乐A4VG液压泵具有结构紧凑、功率密度高、功能扩展方便、控制方式多样等特点，是工程机械液压传动系统中的关键元件之一。
