　　 YBX-16 YBX-25 YBX-16B YBX-25B 系列变量叶片泵

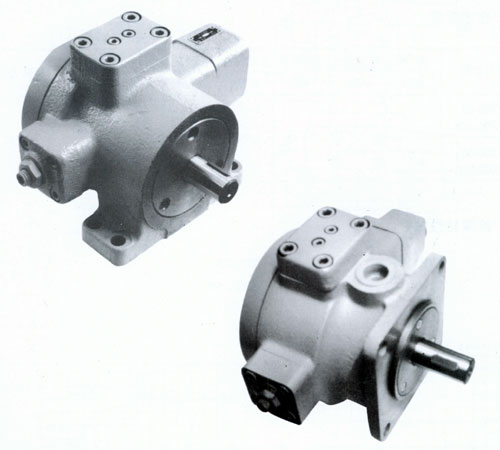

YBX限压式变量叶片泵（经典机床型）
> 类型：外反馈限压式单作用变量叶片泵，低压大流量、高压小流量自动切换，常用于组合机床、车床、磨床液压站
主要型号参数（公称转速1450r/min）

型号	最大排量 mL/r	额定压力 MPa	调压范围 MPa	理论流量 L/min @1450rpm	推荐电机功率 kW
YBX‑16	0～16	6.3	2.0～6.3	23.2	3.0
YBX‑20	0～20	6.3	2.0～6.3	29.0	3.0
YBX‑25	0～25	6.3	2.0～6.3	36.25	4.0
YBX‑40	0～40	6.3	2.0～6.3	58.0	5.5

> V3新版：YBX‑10V3/20V3/32V3/50V3，是升级静音版本，对应排量10、20、32、50mL/r，额定压力仍6.3MPa
通用技术指标
1. 转速范围：600～1800 r/min；推荐 1450 r/min（4极电机）
2. 容积效率：≥90%（额定工况）
3. 噪声：≤75dB(A)（V3版本更低）
4. 介质：抗磨液压油，推荐L-HM32、L-HM46
5. 油温：20～55℃；允许范围15～65℃
6. 油液清洁度：NAS8级或更高，建议加10μm吸油滤
7. 旋向：标准右旋（从电机端看顺时针）；左旋需定制
8. 结构：铸铁壳体；机械弹簧外反馈，无需电控，压力升高自动减小偏心、降低流量，保压时流量很小、节能、发热低
型号说明
- YBX：限压变量叶片泵
- 数字：最大排量（mL/r）
- B：老款；V3：改进静音版（配流缓冲槽，脉动小）
- B/C/D后缀：代表不同最高压力等级（B=2.5MPa，C=4MPa，D=6.3MPa），D型最常用
> ️注意：额定压力6.3MPa，不能长期超压使用，短时峰值一般≤7MPa；压力超过拐点之后，流量随压力上升快速下降，是限压变量泵固有特性。

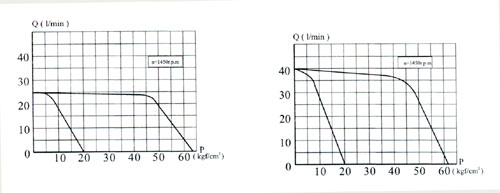

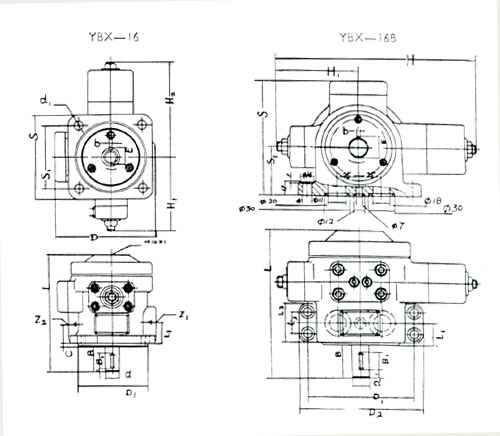

如果你需要，我可以补充：YBX变量泵压力–流量特性曲线说明，或者安装连接尺寸（法兰、油口、轴径）。

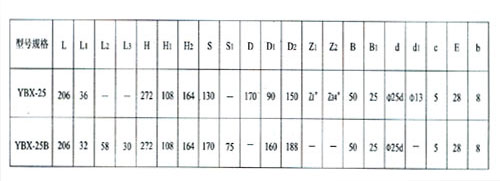

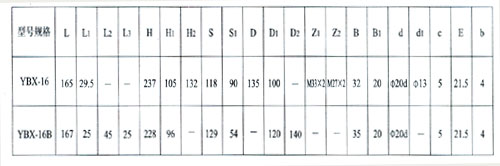

型号规格	排量	额定压力	调压范围	公称转速	转速范围	驱动功率	重量	旋转方向
型号规格	ml/r	MPa	MPa	r/min	r/min	kw	kg	旋转方向
YBX-16 YBX-16B	1～16	6.3	2.0~6.3	1450	600~1450	3.5	10.5 11	顺时针
YBX-25 YBX-25B	1～25	6.3	2.0~6.3	1450	600~1450	5.5		顺时针
