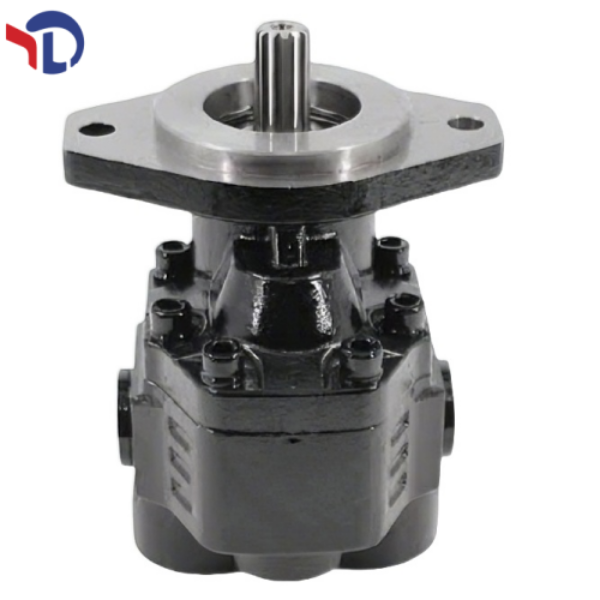

CBHL系列齿轮油泵

CBHL系列是一款**高压外啮合斜齿齿轮油泵**（L代表斜齿设计），广泛应用于工程机械、农业机械和工业液压系统，以其**低噪音、压力脉动小、高容积效率**和**长寿命**的特性在液压领域备受青睐，符合**JB/T标准**和行业规范。

一、型号解析

| 型号部分 | 含义 |
|---------|------|
| CB | 基本系列代号，代表齿轮油泵 |
| H | 高压型（High Pressure），额定压力可达**20MPa以上** |
| L | 斜齿设计（Helical Gear），降低噪音和压力脉动 |
| 压力等级 | F：20MPa，常用高压等级 |
| 排量 | 如16、20、25、32、40、50、63等，单位cc/rev |
| 安装形式 | A：菱形法兰，C：矩形法兰 |
| 轴伸形式 | H：矩形花键，φ：SAE花键，L：平键 |
| 油口形式 | F：法兰联接，L：螺纹联接 |
| 旋向 | L：左旋（逆时针），R：右旋（顺时针） |

**示例**：CBHL-F50-ALH-L表示**20MPa高压、50cc/rev排量、菱形法兰安装、矩形花键轴伸、左旋旋转方向**的斜齿齿轮油泵。

二、核心技术参数

| 参数 | 规格 |
|------|------|
| **压力等级** | 额定压力**20MPa**，最高压力**25MPa** |
| **排量范围** | 16-63cc/rev（单联），双联可组合多种排量 |
| **转速范围** | 600-3000rpm（最佳工作转速1500-2500rpm） |
| **流量范围** | 16-63L/min（取决于排量和转速） |
| **容积效率** | 高达**93%以上**（额定工况下） |
| **介质粘度** | 推荐ISO VG 32-68液压油，粘度范围1-8°E |
| **工作温度** | -20℃~80℃（短时可达100℃） |
| **材质** | 高强度铝合金壳体（部分型号前、后盖采用铸铁） |
| **旋转方向** | 左旋（L）、右旋（R）可选，支持双向旋转定制 |
| **安装方式** | 菱形法兰（A）或矩形法兰（C），符合标准安装尺寸 |

| **油口位置** | 后进后出、后进侧出、侧进侧出等多种方式可选 |

三、结构特点

1.  **斜齿设计**：采用高精度斜齿轮，啮合平稳，**噪音比直齿低3-5dB**，压力脉动小，输送更平滑。
2.  **高压性能优化**：
    - 轴向间隙自动补偿机构，长期保持高容积效率
    - 径向液压平衡设计，降低轴承负荷，延长寿命
    - 高强度铝合金壳体，重量轻（约7-12kg），散热性能好
3.  **润滑系统**：对称双润滑设计，采用自润滑轴承，无需额外润滑，适应恶劣工况。
4.  **密封系统**：双唇油封+高压密封圈组合，防止泄漏，提高可靠性。
5.  **安装灵活性**：多种安装法兰、轴伸和油口组合，适配不同系统布局。

6.  **互换性强**：符合行业标准，可直接替换同类国产和进口产品。

四、工作原理

CBHL系列为**外啮合容积式斜齿齿轮泵**，工作原理如下：
1.  电机驱动主动斜齿轮旋转，带动从动斜齿轮反向同步转动
2.  齿轮啮合处产生真空，通过吸油口将液压油吸入齿间
3.  旋转的齿轮将齿间油液平稳输送至压油区
4.  齿轮啮合挤压油液产生高压，通过压油口排出

5.  斜齿设计使啮合过程更平缓，**压力波动小**，流量输出稳定

五、应用领域

1.  **工程机械**
    - 装载机、挖掘机、叉车、起重机液压系统
    - 压路机、摊铺机、混凝土搅拌车等路面机械
    - 自卸车、随车吊等商用车液压举升系统
2.  **农业机械**
    - 拖拉机液压悬挂系统
    - 收割机、播种机、喷雾机等作业机械
    - 农机具液压驱动系统
3.  **工业液压**
    - 液压工作站、液压机动力源
    - 机床液压系统（如折弯机、剪板机）
    - 矿山机械、冶金设备辅助液压系统

    - 船舶甲板机械液压系统

六、安装与维护注意事项

#### 1. 安装要点
- **安装面处理**：确保清洁平整，法兰螺栓均匀紧固（推荐扭矩25-35N·m），避免底座扭曲变形
- **吸油管路**：直径≥泵吸油口，长度<1.5m，减少弯曲，吸油高度≤0.5m，防止气穴现象
- **转向确认**：核对旋转方向与油口标识，严禁反转运行
- **预注油**：启动前向泵内注满液压油，防止干摩擦损坏齿轮和轴承
- **联轴器安装**：采用弹性联轴器，同轴度误差<0.1mm，确保无碰擦
#### 2. 运行维护
| 维护项目 | 要求 |
|---------|------|
| **油液清洁度** | 推荐使用**10μm精度过滤器**，油液污染度≤NAS 9级 |
| **油温控制** | 正常工作温度**40-60℃**，避免长期>70℃运行 |
| **压力限制** | 避免超过额定压力**20MPa**长时间工作，短时峰值≤25MPa |
| **维护周期** | 首次500小时更换油液和滤芯，正常工况每2000小时更换一次 |
| **定期检查** | 每年全面检查密封件、轴承和齿轮磨损情况，及时更换易损件 |
#### 3. 故障排除
- **噪音异常**：检查油位、吸油管漏气、联轴器同轴度或齿轮磨损
- **压力不足**：排查溢流阀故障、内泄漏过大或油液粘度不合适

- **泄漏**：更换密封件，检查安装螺栓紧固度和法兰密封面平整度

七、优势与价值

1.  **低噪音运行**：斜齿设计使工作噪音比直齿泵降低**3-5dB**，改善操作环境
2.  **高容积效率**：轴向补偿机构确保长期效率保持在**93%以上**，节能效果显著
3.  **长寿命设计**：自润滑轴承+径向平衡技术，平均无故障时间(MTBF)≥**8000小时**
4.  **轻量化**：铝合金壳体比铸铁泵重量减轻**30%**，降低设备负载
5.  **安装灵活**：多种接口组合适配不同系统，减少设计改动
6.  **高性价比**：国产优质替代进口产品，性能相当，价格更具优势
CBHL系列斜齿齿轮油泵凭借其**低噪音、高压性能、高可靠性**的特点，成为液压系统设计师和设备制造商的理想选择，特别适合对噪音控制和运行稳定性要求较高的应用场景。
