首页液压泵—液压缸出现动作不正常的现象该如何处理?
液压缸出现动作不正常的现象该如何处理?深圳市港隆液压设备有限公司液压泵技术员教大家处理这个问题。

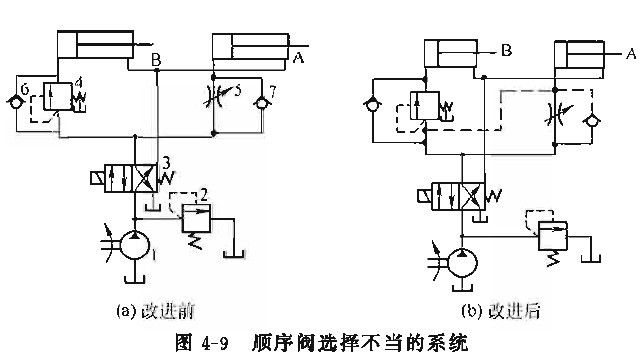

图4-9 (a)所示的系统中,液压泵1为定量泵,液压缸X所属回路为进油节流调速回路。液压缸八的载荷为液压缸8载荷的二分之一。液压缸B前设置顺序阀4,其压力调定值比溢流阀2低1Mpa。要求液压缸动作的顺序是缸A动作完了缸B再动作。但当启动液压泵并使电磁换向阀3通电以左位工作时,出现液压缸A和B基本同时动作的故障,不能实现缸A先动作缸B后动作的顺序。
液压泵液压缸出现动作不正常的现象该如何处理?系统中,虽然液压缸A的载荷是液压缸B载荷的二分之一,并且缸B前安装了顺序阀,好像应该能实现缸A先动作,缸B后动作的顺序。但其实不然,因为通向液压缸A的油路为节流阀进油节流调速回路,系统中的溢流阀2起定压和溢流作用。因此溢流阀的阀前压力是恒定的,并总有一部分油液从溢流阀溢回油箱。改变节流阀5的开口度,进入液压缸八的流量相应改变,于是液压缸A的运动速度得到调节。由于液压泵为定量泵,一部分油液经节流阀进入液压缸,另一部分油液必然要溢回油箱。
液压缸B前安装的是直控顺序阀,也称内控式顺序阀。在溢流阀溢流时,系统工作压力巳达到打开顺序阀的压力值,所以在液压缸A运动时,液压缸B也开始动作。这说明直控顺序阀4在回路中只能起到液压缸B不先动作的作用,而不能起到后动作的作用。
液压泵液压缸出现动作不正常的现象该如何处理?如果将回路改进一下,如图4-9 (b)所示,将直控顺序阀4换成它控顺序阀,并旦将顺序阀的它控油路接在液压缸A与节流阀之间的油路上,这样,控制顺序阀启闭是由液压缸A的负载压力决定,与顺序阀的人口压力无关。所以将它控顺序阀的控制压力调得比液压缸A的负载压力稍髙,就能实现缸A先动作、缸B后动作的順序。动作过程是:启动液压泵,调节溢流阀的阀前压力,电磁换向阀通电后左位工作,压力油一部分通过节流阀进人液压缸A,推动缸A运动,一部分由溢流阀溢回油箱。当液压缸A运动到终点时,其载荷压力迅速增髙,并达到它控顺序阀的控制压力时,它控顺序阀主油路接通,液压缸B开始动作。
这里有两点应该注意:一是它控顺序阀的控制油路不能接在节流阀前;二是液压系统中溢流阀的调定压力应按液压缸B的载荷压力调定,否则将不能排除上述故障。原因是由于液压缸B载荷是液压缸A载荷的二倍,液压缸B的工作压力是液压系统的最髙压力,因此整个液压系统的工作压力应按液压缸B能正常动作来调定。
本文出自深圳市港隆液压设备有限公司http://www.konglong88.com技术部整理提供,转载请注明出处。
