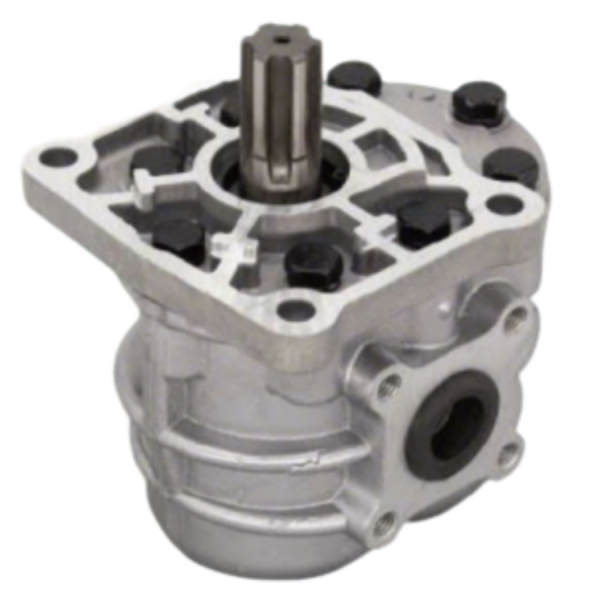

NSH50系列齿轮泵

NSH50齿轮泵在全球工程机械领域应用广泛，尤其适配**MTZ（明斯克）拖拉机**等农业机械，以其**高可靠性、高效率和长寿命**著称。
一、主要型号与命名规则
NSH50系列包含多种结构变型，核心型号如下：
| 型号 | 系列名称 | 额定压力 | 壳体材质 | 适用场景 |
|------|----------|----------|----------|----------|
| NSH50M-3 | MASTER M-3 | 16MPa(160bar) | 铝合金 | 标准工况，农业机械 |
| NSH50A-3 | ANTEY A-3 | 16MPa(160bar) | 高强度合金 | 重载工况，工业机械 |
| NSH50D-3 | D型 | 16MPa(160bar) | 铝合金 | 特殊安装要求 |
| NSH50G-3 | G型 | 16MPa(160bar) | 贯通式等强度壳体 | 抗偏载，稳定性高 |
| NSH50MЧ-4 | 高压型 | 20MPa(200bar) | 高强度铸铁 | 高压液压系统 |
命名规则（按OST 23.1.92-88标准）：
- NSH(НШ)：齿轮泵代号
- 50：排量(cm³/rev)
- M/A/D/G：结构类型
- 3/4：额定压力等级(3=16MPa, 4=20MPa)
- L：可选，左旋转（默认右旋转）
二、核心技术参数
| 参数项 | 数值 | 备注 |
|--------|------|------|
| **排量** | 50cm³/rev | 固定排量设计 |
| **最大连续压力** | 160bar(16MPa) | M/A/D/G系列 |
| **最大间歇压力** | 210bar(21MPa) | 短时工作 |
| **最大峰值压力** | 250bar(25MPa) | 应急工况 |
| **最高转速** | 3000min⁻¹ | M/A系列，视型号略有差异 |
| **最低转速** | 500min⁻¹ | 保证润滑与效率 |
| **容积效率** | ≥91% | 高精密加工保证 |
| **工作介质** | 矿物液压油 | 粘度范围10-100cSt |
| **工作温度** | -20℃~+80℃ | 特殊型号可扩展范围 |
三、结构特点与优势
1.  **高效设计**：采用现代零部件和高精度加工设备，确保全寿命周期内效率稳定
2.  **多种壳体材质**：铝合金（轻量化）与铸铁（高压工况）可选，满足不同需求
3.  **抗偏载结构**：G型采用贯通式等强度壳体，消除摇摆部件偏斜风险
4.  **标准化接口**：安装尺寸符合GSTU和GOST标准，适配主流机械系统
5.  **低噪音设计**：优化齿轮齿形，减少液压冲击和空化现象
6.  **维护简便**：模块化设计，易损件更换便捷
四、工作原理与应用领域
**工作原理**：
外啮合齿轮泵通过一对相互啮合的齿轮在壳体内旋转，使吸油腔容积增大形成真空吸油，压油腔容积减小将油液加压排出，实现液压能转换。
**应用领域**：
- **农业机械**：MTZ拖拉机、联合收割机、装载机液压系统
- **工程机械**：小型挖掘机、叉车、市政工程设备
- **工业机械**：液压工作站、机床液压系统、小型液压动力单元
- **移动设备**：各种需要稳定液压动力的车辆和机械
五、安装与维护要点
1.  **安装注意事项**：
    - 检查驱动法兰无损伤，联轴器无偏斜和过度磨损
    - 保证泵轴与驱动轴同轴度（≤0.1mm）
    - 吸油管路通径不小于泵入口，避免吸油阻力过大
    - 推荐安装吸油过滤器（过滤精度≤100μm）
2.  **维护周期**：
    - 首次运行50小时后更换液压油和滤芯
    - 正常工况下每500小时更换一次液压油
    - 每年检查齿轮、轴承和密封件磨损情况
3.  **常见故障处理**：
    - 压力不足：检查吸油管路泄漏、齿轮磨损或安全阀故障
    - 噪音过大：排查吸空现象、油液污染或轴承损坏
    - 油温过高：检查油位、冷却系统或负载匹配度
总结
NSH50系列齿轮泵是一款**技术成熟、性能稳定**的液压动力元件，特别适合农业机械和工程机械的液压系统。其模块化设计和多种结构变型，可满足不同工况需求，是替代进口和原厂配件的理想选择。选择时应根据系统压力、工作环境和安装要求，匹配相应型号和材质的产品，以确保最佳性能和可靠性。
