ATOS阿托斯PFG-174-D齿轮泵的特征,应用及注意事项

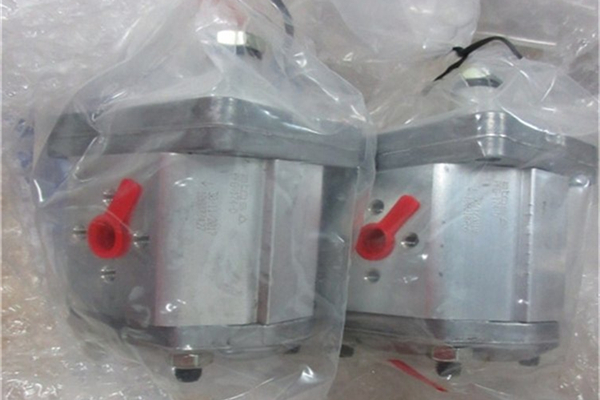

  PFG-174-D 产品概述
PFG-174-D是意大利阿托斯（ATOS）PFG-1系列的定量外啮合齿轮泵，采用轴向液压平衡补偿设计，属于小排量规格；型号中后缀**D**代表标准DIN法兰安装形式，默认轴端观察为顺时针旋向，主打小流量液压系统的高可靠性、低噪音与高容积效率，广泛适配中小功率工业液压回路。
其核心标称参数：公称排量**7.4 cm³/rev**，额定连续工作压力160bar，间歇峰值压力192bar，1450rpm额定转速下实际输出流量约10.5L/min。

 核心产品特征
 1. 优化结构与耐磨设计
- 采用**双圆弧正弦曲线齿型**齿轮，啮合过程无齿面相对滑动，彻底消除困液现象，运行平稳无冲击，齿面磨损量较传统渐开线齿轮大幅降低；
- 配备**轴向液压平衡补偿结构**，可自动补偿端面磨损间隙，在高压工况下仍能维持稳定的容积效率；
- 泵体为高强度铝合金材质，齿轮与轴采用一体化渗碳淬火合金钢（硬度HRC58-62），兼顾轻量化与抗疲劳、耐磨性能。
 2. 高效低噪运行
- 容积效率≥90%，机械效率≥85%，能量损耗低，可减少系统发热与能耗；
- 精密加工与齿形修形设计使整机运行噪音≤65dB(A)，适配对噪音敏感的机床、室内自动化设备等场景；
- 采用**双唇式轴封**结构，泄漏量≤0.5mL/min，有效阻挡外界杂质进入，同时降低外漏风险，密封设计寿命可达10000小时以上。
 3. 宽工况适配能力
- 额定连续工作压力160bar，可承受短时192bar的峰值冲击负载；
- 转速覆盖600~2600rpm，适配常规4极电机及多种动力源；
- 标准NBR密封适配-20℃~+70℃环境温度、-20℃~+60℃油液温度，可选高温PE密封适配最高80℃油液工况；
- 兼容矿物液压油及润滑特性相近的合成液压液，介质适用性广。
 4. 模块化与配置灵活性
- D型标准法兰符合DIN行业标准，安装尺寸通用，互换性强，可直接替代同规格进口齿轮泵；
- 支持平键轴、花键轴等多种轴伸选配，可与同系列泵串联组合为多联泵，实现单动力源多回路供油；
- 内置差压式安全阀作为超载保护，全回流压力为额定压力的1.5倍，可按需现场调整（注：该安全阀不可长期作为减压阀使用）。

 典型应用领域
PFG-174-D属于小流量齿轮泵，适配中小功率液压系统，典型应用场景包括：
- **机床行业**：机床润滑系统、小型夹紧油路、数控设备辅助液压站、刀具进给液压回路；
- **工业自动化**：小型液压动力单元、生产线工装夹具、检测设备与试验台液压系统；
- **工程与农业机械**：小型工程机械控制油路、收割机辅助液压、喷雾机液压执行机构；
- **其他场景**：塑料机械辅助油路、船舶小型甲板机械、特种车辆液压控制系统、电梯液压部件。

 使用与维护注意事项
 1. 安装要求
- 泵支持任意安装方位，但泵轴与驱动轴同轴度需≤0.1mm，必须使用柔性联轴器；**轴端严禁施加径向、轴向载荷**，否则会加速轴承与密封损坏；
- 吸入管路应尽量短、少弯头，管径不小于泵吸入口径，避免吸油阻力过大引发气蚀；所有管路连接处必须密封，严禁吸入侧漏气。
- 安装法兰与安装面需紧密贴合，紧固螺栓均匀受力，禁止强行敲打装配，防止泵体变形导致内部卡滞。
 2. 启动与运行规范
- 首次启动或长期停机后重启前，必须向泵内注满液压油并排尽空气，**严禁干转**，否则会瞬间磨损内部配合面；
- 启动前全开吸入、排出管路阀门，禁止闭阀启动；启动后先空载运行5~10分钟，确认无异常噪音、泄漏后再逐步升压；
- 泵不可反转，电机旋向必须与泵体箭头标识一致，反转会导致轴封冲坏、齿轮异常磨损；
- 避免长时间在峰值压力、最高转速下连续运行，否则会大幅缩短泵的使用寿命。
 3. 介质与清洁度要求
- 推荐使用ISO VG 32/46号矿物液压油，工作粘度范围10~800 mm²/s，最佳工作粘度为20~50 mm²/s；
- 油液清洁度需不低于ISO 4406 19/16级，推荐在回油或吸油管路配置25μm精度的过滤器（β₂₅≥75），杂质颗粒会加速齿轮与端面磨损；
- 低温环境启动时需先空载预热，待油液粘度降至合理范围后再带载运行，避免高粘度导致吸油不足、磨损加剧。
 4. 维护保养要点
- 定期检查油液状态与泵的外漏情况，若出现异常噪音、压力波动、泄漏量增大，需及时停机排查；
- 更换液压油或密封件时，需保证作业环境清洁，避免杂质进入泵体与液压系统；
- 长期停机时应排净泵内油液，做好防锈处理，定期手动盘动泵轴，防止内部锈蚀与密封粘连。
