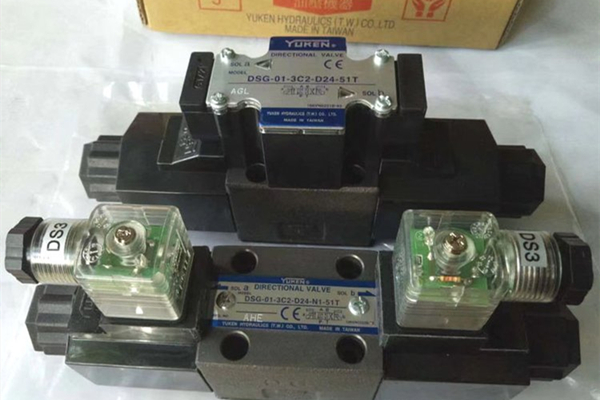

YUKEN油研液压换向阀DSG-01-3C2-D24-N1-50T产品说明

一、型号深度解析（DSG-01-3C2-D24-N1-50T） 二、核心结构与工作原理

1. 结构组成

• 阀体：五腔式设计，流路优化，实现低压降
• 阀芯：滑阀结构，表面硬化处理 (60HRC+)，耐磨耐腐蚀
• 湿式电磁铁：强力型，绝缘等级 F 级，防护等级 IP65，适应恶劣环境
• 复位弹簧：对称设计，确保断电后阀芯精确复位至中位
• 密封件：丁腈橡胶 (NBR) 材质，耐油、耐温 (-20℃~80℃)

2. 工作原理

• 中位（断电）：C2 机能，P、A、B、T 四口全封闭，执行元件锁定，系统保压
• A 侧通电：电磁铁驱动阀芯右移，P→A，B→T，执行元件正向动作
• B 侧通电：电磁铁驱动阀芯左移，P→B，A→T，执行元件反向动作
• 断电复位：弹簧力使阀芯回到中位，恢复全封闭状态

三、关键规格参数（官方标准） 四、核心特点与优势

1. 高压低损：五腔式阀体 + 优化流路，实现31.5MPa 高压与低压力损失，提升系统效率
2. 高响应性：直动式设计，换向响应时间≤0.1 秒，定位精准
3. 长寿命设计：
   1. 阀芯表面硬化处理，硬度达 60HRC+，耐磨蚀
   2. 湿式电磁铁散热良好，寿命达 1000 万次以上
   3. 丁腈橡胶密封，适应大多数矿物油工况
4. 安全可靠：
   1. 防护等级 IP65，防尘防水，适应恶劣工业环境
   2. 内置续流二极管，保护电路免受反向电压冲击
   3. 中位全封闭 (C2)，实现执行元件可靠锁定
5. 灵活适配：支持多种安装方式，可与各类液压系统集成

五、适用场景与应用领域 六、安装与使用要点

1. 安装步骤

1. 清洁安装面，去除油污、杂质，确保密封面平整
2. 正确安装密封件（O 型圈），避免扭曲、损伤
3. 用扭矩扳手按规定力矩紧固螺栓（推荐 20~25N・m）
4. 电磁铁接线牢固，极性正确（DC24V 有正负极）
5. 检查油口连接：P (进油)、T (回油)、A/B (工作油口)
6. 首次启动前，排气并检查泄漏情况

2. 使用注意事项

• 液压油清洁度必须达到 NAS 9 级以上，定期更换滤芯
• 避免长时间在最大流量、最高压力下连续工作
• 环境温度超过 80℃时，需选用氟橡胶 (FKM) 密封型号
• 电磁铁接线盒需朝下安装，防止进水
• 长期停用后，应排空内部油液并清洁保存

七、维护与故障排除 八、选型扩展建议

1. 流量适配：超过 63L/min 时，建议升级至 DSG-03 系列 (最大 100L/min)
2. 密封材质：高温工况 (>80℃) 选用 FKM 密封；磷酸酯液压油选用丁基橡胶 (IIR)
3. 低功耗需求：可选 E-DSG-01 系列 (5W 低功率电磁铁)，降低能耗
4. 软切换需求：选用 S-DSG-01 系列，降低换向冲击与噪音
