YUKEN油研DSG-03电磁换向阀,FCG系列流量阀说明书

油研DSG-03电磁换向阀 + FCG系列单向调速阀（流量阀
 一、DSG-03 系列电磁换向阀（官方样本编号 E05_Cat.E）
 1. 产品概述

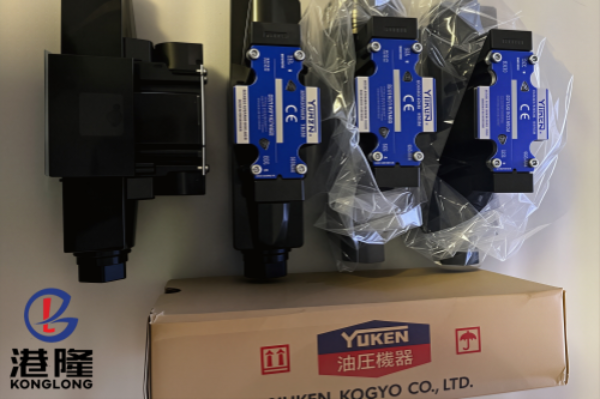

DSG-03 为3/8通径、板式湿式电磁铁电磁换向阀（ISO4401 CETOP-5）
- 结构：湿式电磁铁，无外泄漏、低噪音、寿命长
- 分类：标准DSG-03、无冲击S-DSG-03、省电型L-DSG-03；F-前缀=耐燃用油氟橡胶密封
 2. 基础规格

项目	参数
最高工作压力	31.5MPa（阀芯 60 型：25MPa）
最大流量	120 L/min
回油允许背压	16 MPa
最高换向频率	240 次 / 分钟（R 型电磁铁 120 次 /min）
质量	标准型 3.6kg；AC 电磁铁 5kg
适用油液	矿物油；磷酸酯使用 F - 系列
油温	-15～70℃，粘度 15～400 mm²/s

 3. 型号编码举例
DSG-03-3C4-D24-N1-50
DSG：电磁换向阀｜03：规格｜3C4：阀芯机能｜D24：DC24V电磁铁
N1：接线盒型｜50：带手动推杆；可选L=中央DIN插头
 4. 电气规格
- DC：D12、D24（电压波动±10%）
- AC：A100/A110/A200/A220/A240（波动±15%）
接线形式：N1接线盒、DIN插头、M12插头
 5. 安装与使用要点
1. 安装：阀体可任意安装角度；安装底板平面粗糙度≤3.2μm
2. 紧固螺栓：M8，拧紧力矩12～15 N·m
3. 排气：初次运行充分排空气，防止爬行、异响
4. 手动推杆：停电检修可手动推动阀芯换向
5. 禁止：超过额定压力、频繁极限冲击工况长期使用
 6. 常见阀芯机能
二位：2B2、2B3、2D2；三位：3C2、3C3、3C4、3C40、3C60、3C10等
 二、FCG系列 压力温度补偿单向调速阀（流量控制阀）
> FCG = 单向调速阀（正向调速、反向自由通油）；FG=普通调速阀（无单向）
 1. 产品原理
内置压力补偿机构，负载压力变化、油温变化时，流量保持稳定；常用于油缸进给速度稳定控制。
 2. 规格一览表

型号	最大调节流量	最高压力	最小稳定压差
FCG-01	8 L/min	21 MPa	≥0.5 MPa
FCG-02	30 L/min	21 MPa	≥0.5 MPa
FCG-03	125 L/min	21 MPa	≥0.7 MPa
FCG-06	250 L/min	21 MPa	≥1.0 MPa

 3. 流量调节操作
1. FCG-01（刻度盘旋钮）
松开锁紧螺钉 → 顺时针旋转流量增大，逆时针减小；全程约4圈；调好后锁紧螺钉（0.25~0.3 N·m）
2. FCG-02/03/06（手柄式）
松开锁紧螺丝，顺时针开大；调节完毕锁紧。
> ⚠关键要求：阀进出口必须维持最小压差，否则流量不稳定；小流量（＜2L/min）入口加装10μm过滤器
 4. 型号释义示例
FCG-02-30-N-30
FCG：单向调速阀｜02：规格｜30：流量规格｜N：安装形式｜30：系列版本
 5. 使用禁忌
- 不可反向用作溢流阀；
- 不要依靠此阀紧急停止执行元件；
- 长期极小流量工况易卡滞，定期清洁；
- 油液污染度建议NAS8级以内。
 三、常见故障简易排查
 DSG-03电磁阀
1. 阀芯不换向：电源电压不足/线圈烧毁/油液杂质卡阀芯；
2. 换向缓慢、抖动：背压过高、油液粘度偏大；
3. 外部泄漏：端盖O形圈老化。
 FCG调速阀
1. 速度不稳定：进出口压差不足、油液脏堵补偿阀芯；
2. 无法调到低速：节流口积杂质；
3. 反向阻力大：单向阀密封面卡住。
