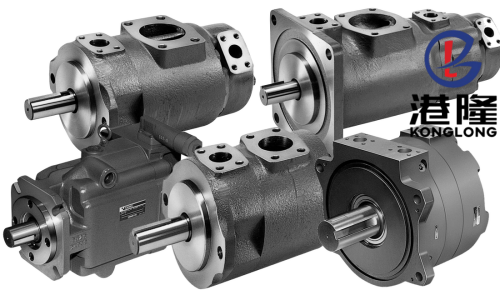

东京计器双联叶片泵 SQP21/SQP31/SQP32/SQP41/SQP42/SQP43

 一、概述
东京计器SQP双联泵属于低噪音定量子母叶片泵，同一根传动轴驱动两组独立泵芯，共用吸油口、两路独立压力出油口；型号第一位数字=轴侧泵基座，第二位=盖侧泵基座
- SQP21：SQP2（轴侧）+SQP1（盖侧）
- SQP31：SQP3+SQP1
- SQP32：SQP3+SQP2（注塑机最常用）
- SQP41：SQP4+SQP1
- SQP42：SQP4+SQP2
- SQP43：SQP4+SQP3
SQPS为降噪升级版；F11适用于水乙二醇，F3适用于磷酸酯难燃液。
 二、技术参数（标准矿物抗磨液压油）
 各组合排量范围（cc/r）

型号	轴侧泵（前泵）	盖侧泵（后泵）	总排量范围 cc/r
SQP21	SQP2：32.5～65.0	SQP1：7.5～44.2	40～109.2
SQP31	SQP3：53.3～118.0	SQP1：7.5～44.2	60.8～162.2
SQP32	SQP3：53.3～118.0	SQP2：32.5～65.0	85.8～183
SQP41	SQP4：96.0～189.0	SQP1：7.5～44.2	103.5～233.2
SQP42	SQP4：96.0～189.0	SQP2：32.5～65.0	128.5～254
SQP43	SQP4：96.0～189.0	SQP3：53.3～118.0	149.3～307

 通用性能参数

项目	参数
单联泵额定压力	14 MPa（两联泵各自独立压力）
单联峰值最高压力	17.5 MPa
转速范围	600～1800 r/min；推荐 1200～1800 r/min
推荐液压油	ISO VG32 / VG46 抗磨液压油
工作油温	10～60℃
油液清洁度	NAS 8 级以内
标准密封件	NBR 丁腈橡胶

> 阻燃介质版本F11/F3：额定压力12.5MPa，最高转速限制1200r/min，密封改为氟橡胶
 型号示例解读
SQP32-35-17-86CC-RH-18
1. SQP32：双联，3号基座（轴侧）+2号基座（盖侧）
2. 35：轴侧泵排量代码；17：盖侧泵排量代码
3. 86：平键轴规格
4. CC：油口方位代码
5. RH：轴端看顺时针；LH=逆时针
6. 18：版本号
 三、产品特征
1. 子母叶片结构，低噪音低脉动
子母叶片设计，高压油引入叶片底部，叶片紧贴定子曲面，容积效率高；特殊定子曲线，流量脉动小，整机噪音柔和，适合室内设备。两泵芯独立，各自压力互不干涉，可实现大泵低压大流量、小泵高压保压。
2. 插装式独立泵芯，维修便捷
两组泵芯都是独立插装总成，可单独更换其中一联泵芯，无需整泵拆除；可单独修改其中一联排量来匹配液压回路，备件通用性强，减少停机维修时间。
3. 压力平衡结构，寿命长
转子与叶片径向力自平衡，轴承负荷低，长期工作效率衰减慢，稳定性好。
4. 节能回路适配性强
最经典用法：快进行程两泵合流输出大流量；高压保压阶段大泵卸荷，仅小泵持续高压供油，大幅降低功率损耗、减少系统发热，相比单一大排量定量泵节能明显。
5. 安装配置灵活
法兰安装、脚座安装可选；轴型、油口位置、旋转方向可按需选配；SQPS版本增加脉动衰减腔，噪音进一步降低。
 四、应用场合
SQP双联泵主打高低压复合液压回路，是注塑机标配泵：
1. 注塑成型设备：注塑机锁模、射胶回路（快进合流，保压大泵卸荷）；吹塑机
2. 压铸设备：中小型压铸机快慢速液压系统
3. 橡胶机械：硫化机、橡胶挤出机液压动力单元
4. 液压压机：中小型油压机，快速下行+高压保压回路
5. 专用机床：液压成型机床、深孔加工机床
6. 其他：液压试验机、自动化大型液压站
