福伊特IPH内啮合齿轮泵 - voith齿轮泵, 福伊特官网
发布时间:2026-07-11 09:56:16 最后更新:2026-07-11 10:01:57

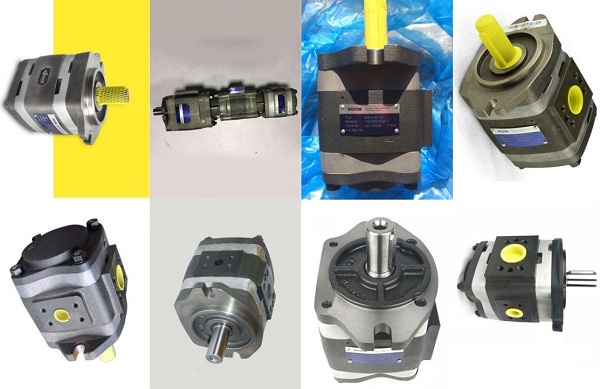

一、产品概述(Voith官网定义)
IPH是德国福伊特内啮合齿轮泵,专为恒转速工业液压系统开发,搭载径向+轴向双重间隙自动补偿结构,属于Voith经典IP系列内齿轮泵产品线。
官网定位:适用于特殊恒速驱动工况,峰值压力最高330 bar,排量覆盖20.7~125.6 cm³/r;可单泵使用,也可组装双联/多联泵组合供油。
> Voith官网产品线区分:
> • IPH:恒转速、最高峰值330bar
> • IPV:通用恒转速,峰值345bar,小排量规格齐全
> • IPS:变频/变转速专用
> • IPVS:超高压,峰值可达420bar
二、工作原理
由小齿轮(外齿)、内齿圈、填充块、轴向补偿盘组成:
1. 齿轮旋转,齿间容积变化完成吸油、压油;
2. 径向密封:填充块紧贴齿轮实现径向间隙补偿;
3. 轴向密封:浮动轴向碟盘依靠输出压力自动压紧端面,实时补偿磨损间隙;
4. 独特齿形结构,流量脉动远低于普通外啮合齿轮泵。
三、核心技术特点(原厂参数)
✅ 高低压力脉动,运行平稳,噪音低(典型工况65~69dB(A))
✅ 容积效率≥93%,100bar以上工况总效率>90%
✅ 优秀自吸性能,允许粘度范围宽,低温启动能力强
✅ 铸铁高强度壳体,抗压力冲击、使用寿命长
✅ 支持多联泵组合(IPH+IPH / IPH+IPV混搭)
✅ 安装方位无限制,旋转方向可定制(顺时针/逆时针)
四、IPH完整规格参数总表(原厂样本)
| 型号 | 理论排量 | 连续工作压力 | 峰值压力 | 最低转速 | 最高转速 | 1500rpm 理论流量 |
|---|---|---|---|---|---|---|
| IPH4-20 | 20.7 | 300 | 330 | 300 | 3000 | 31.05 |
| IPH4-25 | 25.4 | 250 | 315 | 300 | 3000 | 38.10 |
| IPH4-32 | 32.3 | 250 | 300 | 300 | 3000 | 48.45 |
| IPH5-40 | 40.8 | 300 | 330 | 300 | 3000 | 61.20 |
| IPH5-50 | 50.3 | 250 | 315 | 300 | 3000 | 75.45 |
| IPH5-64 | 63.9 | 250 | 300 | 300 | 3000 | 95.85 |
| IPH6-80 | 81.3 | 300 | 330 | 300 | 2500 | 121.95 |
| IPH6-100 | 101.6 | 250 | 315 | 300 | 2500 | 152.40 |
| IPH6-125 | 125.6 | 250 | 300 | 300 | 2500 | 188.40 |
五、通用技术规范(原厂样本标准值)
1. 适用介质:HLP矿物液压油 DIN 51524
2. 工作粘度:连续运行 10~300 mm²/s;启动最高允许2000 mm²/s
3. 油温范围:连续 -20℃~+60℃;短时最高+80℃
4. 油液清洁度:推荐 NAS 8级 / ISO 4406 19/17/14
5. 吸油绝对压力:0.8~3 bar;启动短时最低0.6bar
6. 标准法兰:SAE四孔法兰(可选ISO 3019/1);油口SAE J518 C Code61
六、型号编码解读(示例:IPH5-40-101)
IPH 5 - 40 - 101
- IPH:系列代号(高压内啮合齿轮泵,恒转速型)
- 5:框架规格(4 / 5 / 6)
- 40:排量代码
- 101:配置代码 → 包含:法兰形式、轴伸、旋转方向、密封材质、泄油结构
七、典型应用场景
1. 注塑机、橡胶机械、挤出机液压动力单元
2. 液压冲压设备、压铸机辅助液压泵
3. 精密机床、磨床、成型机床液压站
4. 造纸机械、金属板材加工设备
5. 工程车辆辅液压系统、船舶辅机液压源
八、IPH VS IPV 选型区分(官网对比)
| 参数 | IPH | IPV |
|---|---|---|
| 定位 | 传统恒转速工况,追求高压稳定 | 通用性更强,规格更齐全,适合大部分工业液压 |
| 峰值压力 | 最高 330 bar | 最高 345 bar |
| 排量区间 | 20.7~125.6 cc/r(无小排量) | 3.6~252 cc/r,从小到大完整覆盖 |
| 推荐驱动 | 工频电机、恒定转速 | 工频电机;轻度变频可兼容 |
| 价格 | 同等排量略低于 IPV | 产品线最全,现货选择更多 |
1. 变频长期宽转速工况,优先选用IPS系列,不推荐IPH;
2. 转速长期低于500rpm会明显降低容积效率,尽量规避;
3. 必须配置高精度过滤器,污染极易造成补偿盘拉伤、内泄增大;
4. 泵启动前保证充分灌油,避免吸空产生气蚀、噪音异常。
