力士乐液压泵A4VG 28/32系列的拆卸过程

首页力士乐液压泵A4VG 28/32系列的拆卸过程

    液压泵技术员教大家力士乐液压泵A4VG 28/32系列的拆卸过程。

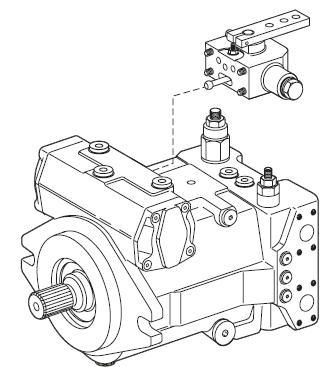

  第一步:力士乐液压泵A4VG 28/32系列拆卸控制装置

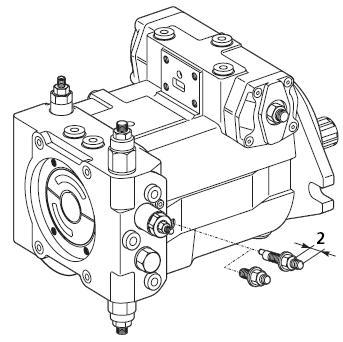

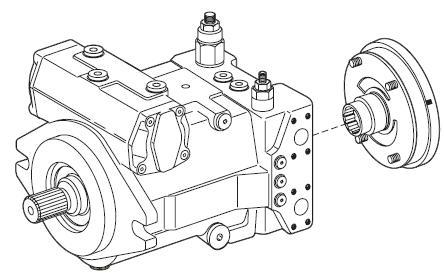

  第二步:力士乐液压泵A4VG 28/32系列拆卸补油泵。注意:标记装配位置


  第三步:力士乐液压泵A4VG 28/32系列拆卸泵的主体

  1.标记内六角螺栓的位置(1)记录螺栓应旋到的位置(2)把内六角螺栓旋到做好标记的位置(3)

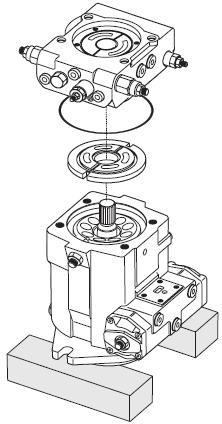

  2.做好标记,拆下后端盖(连接块)


  3.取下后端盖和配油盘

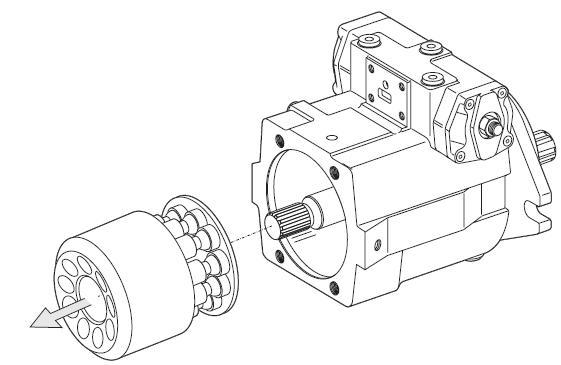

  4. (1). 压下缸体(2)、拆掉固定内六角螺栓(3)、取出回转体组合件


  注意:不要刮伤缸体的表面

  5.取出缸体及柱塞


  6.使用自攻螺母旋入未被金属封闭的部分(2)再用老虎钳将密封拉出


  7.使用软锤或铜棒轻将轴击出


  8.取出摇盘和轴承


  9.取出斜盘轴承的定位插销


  本文出自深圳市港隆液压设备有限公司http://www.konglong88.com技术部,非法转载法律必究。
