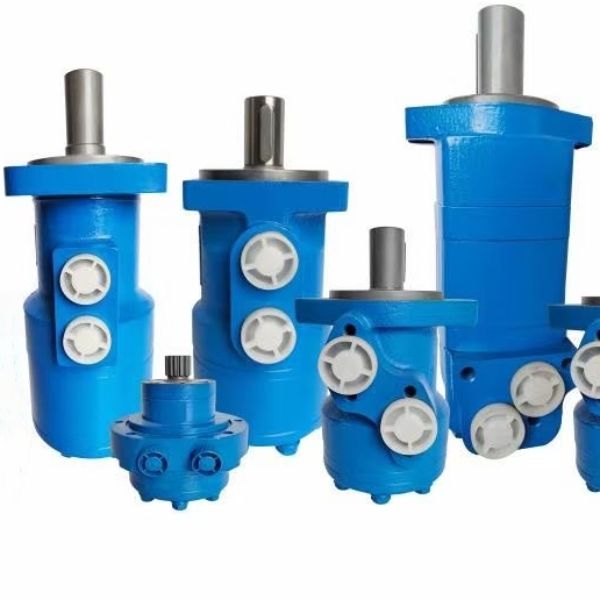

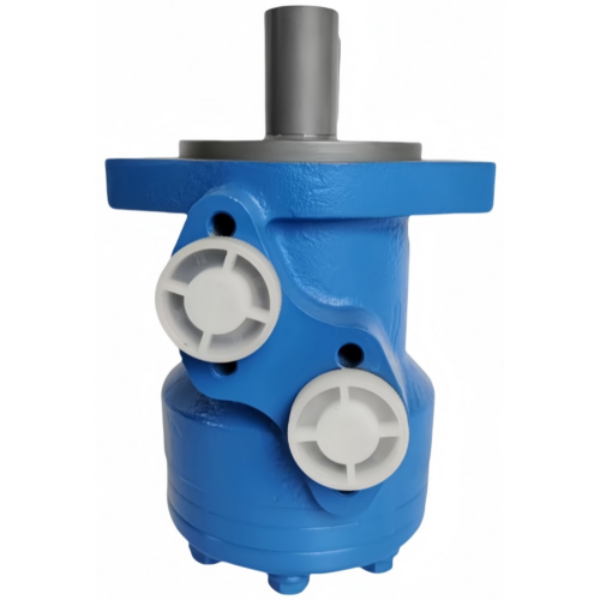

BMR系列摆线马达

BMR系列摆线马达是一种轴配流低速大扭矩液压马达，以下是对其的详细解析：
一、BMR系列摆线马达的核心特点
结构与设计优势
轴配流结构：采用轴向配油方式，体积小、重量轻，内置2个单向阀，无需外接泄油管。
镶柱式转定子副：6/7齿设计，高压力下自动补偿，确保高效与长寿命。
高压轴密封：可承受较高背压，支持串、并联使用。
低摩擦设计：采用有滚柱的摆线轮组，机械效率高。
性能表现
低速大扭矩：排量范围34-389 ml/r，最大连续扭矩达380 N·m（BMR-250及以上型号）。
宽转速范围：连续转速5-830 rpm，适用于低速稳定运行与高速转场。
高压力适应性：额定压力14 MPa，进油口最大连续压力17.5 MPa。
低噪音：配流系统优化设计，满足低噪声要求。
可靠性与寿命
材质与工艺：壳体采用球墨铸铁，关键零件由加工中心和数控机床加工，密封件与高强度螺钉采用知名品牌。
过载保护：启动特性好，过载时自动保护，寿命长。
二、BMR系列摆线马达的型号规格
型号 排量 (ml/r) 最大压降 (MPa) 最大扭矩 (N·m) 转速范围 (rpm) 最大流量 (L/min) 重量 (kg) 长度 (mm)
BMR-50 51.7 14 (连续) 93 (连续) 10-775 40 6.5 108
BMR-80 80.5 14 (连续) 152 (连续) 10-750 60 6.9 113
BMR-100   100.5 14 (连续) 194 (连续) 9-600 60 7.0 116.5
BMR-125   126.3 14 (连续) 237 (连续) 9-475 60 7.3 121
BMR-160  160.8 14 (连续) 310 (连续) 8-375 60 7.5 127
BMR-200   200.9 14 (连续) 369 (连续) 7-300 60 8.0 134
BMR-250  252.6 11 (连续) 378 (连续) 5-240 60 8.5 143
BMR-315   321.5 9 (连续) 378 (连续) 5-190 60 9.0 155
BMR-400  401.9 7 (连续) 360 (连续) 5-160 60 11.0 169
三、BMR系列摆线马达的应用场景
工业机械
注塑机调模：BMR-50至BMR-200型号适用于注塑机的螺杆驱动与调模操作，提供稳定扭矩与低速精度。
机床与工作平台：BMR-125至BMR-315型号驱动回转机械、工作平台，实现平稳旋转与定位。
农业与林业
清扫机与锯木机：BMR-80至BMR-160型号适用于农业清扫设备、林业锯木机，提供高扭矩与低速稳定性。
钻机与锚杆钻机：BMR-250及以上型号用于煤矿锚杆钻机动力源，承受高负载与冲击。
工程机械
提升绞盘与卷筒驱动：BMR-200至BMR-400型号适用于起重机、绞盘，提供大扭矩与可靠过载保护。
履带与轮子行走机构：BMR-125至BMR-315型号驱动工程机械行走系统，实现低速爬坡与高速转场。
特殊场景
间隙工作设备：如注塑机调模、钻机等，BMR系列适用于负载较小且间断工作的场合。
低速高精度需求：BMR-50至BMR-100型号适用于需要低速稳定运行的设备，如旋转台、精密机械。
四、选型建议
负载匹配：根据扭矩需求选择排量，重载场景优先选择BMR-250及以上型号。
压力验证：系统压力≤14 MPa选标准型，14-17.5 MPa需确认进油口压力适配性。
转速要求：低速场景选BMR-250（5-240 rpm），高速场景选BMR-50（10-775 rpm）。
安装与空间：根据设备布局选择法兰、轴向或径向安装，BMR系列结构紧凑，适合空间受限场景。
BMR系列摆线马达凭借其低速大扭矩、高效率、长寿命的特点，成为工业、农业、工程机械等领域低速传动场景的理想选择。
