油研A10~A220系列变量柱塞泵(YUKEN)使用指南

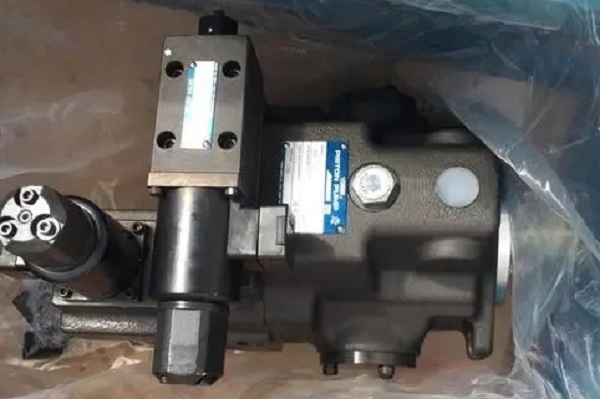

油研A系列是**斜盘式变量柱塞泵**，排量10~219cm³/rev，额定压力21MPa，最高压力28MPa，适用于中高压液压系统。以下是完整使用方法，包含安装、调试、操作、维护与故障处理。
 一、安装准备与规范
 1. 环境与基础
- 安装位置：平稳无震动，预留散热与维护空间，避免粉尘、潮湿、腐蚀性气体
- 温度范围：-20℃~60℃（特殊型号支持-40℃）
- 基础固定：用地脚螺栓紧固，使用减震垫或弹性联轴器，降低振动传递
- 泵轴与电机轴**同轴度≤0.05mm**，避免径向力过大导致轴承损坏
 2. 管路连接要点
| 管路类型 | 关键要求 | 注意事项 |
|---------|---------|---------|
| 吸油管 | 内径≥泵入口尺寸，长度≤2m，弯头≤3个 | 阻力≤0.03MPa，优先软管，避免气蚀 |
| 排油管 | 匹配系统压力，安装高压过滤器 | 避免急弯，预留膨胀空间 |
| 泄油管 | 独立回油箱，**背压≤0.05MPa** | 管口高于油面，防止虹吸 |
| 吸油口 | 低于油箱液位，利用重力灌注 | 严禁吸空，防止空气进入系统 |
 3. 油液准备
- 推荐油品：**抗磨液压油ISO VG32/46/68**，根据环境温度选择
- 清洁度：NAS 1638标准**≤7级**，新油需经10μm精度过滤器过滤
- 液位：油箱液位保持在规定范围，确保吸油充分
 二、启动前检查与调试
 1. 预启动检查
1. 填充泵壳：通过注油口注入清洁液压油，排除空气
2. 盘动联轴器：手动旋转3~5圈，确认无卡阻、异响
3. 方向确认：电机旋转方向与泵体箭头一致，严禁反转
4. 阀门设置：所有控制阀调至初始位置，压力阀调至最低，流量阀调至最大
 2. 空载试运行（关键步骤）
1. 点动启动：每次1~2秒，重复3~5次，观察有无异常噪音和泄漏
2. 低速运行：500~800rpm运行5~10分钟，监控油温、压力、噪音
3. 排气操作：打开系统排气阀，使油液在无负载状态下循环，排出空气
4. 检查参数：油温逐步升至30~40℃，压力稳定，无异常振动
 三、压力与流量调节方法（核心操作）
油研A系列常见控制类型：**压力补偿型**、**负载敏感型**、**恒功率控制型**。出厂预设为**最大排量、最小压力**，需根据系统需求调整。
 1. 压力补偿型调节（最常用）
| 调节项 | 操作步骤 | 调节效果 | 每圈调节量 |
|-------|---------|---------|-----------|
| 压力调节 | 1. 松开压力阀限位螺母<br>2. 顺时针旋转调节螺钉→压力升高<br>3. 逆时针旋转→压力降低<br>4. 调节后锁紧螺母 | 设定系统最高工作压力 | A10: 约2.5MPa<br>A16/A22: 约3.0MPa<br>A37~A56: 约2.0MPa<br>A70~A220: 约1.5MPa |
| 排量调节 | 1. 松开排量调节限位螺母<br>2. 顺时针旋转→排量减小<br>3. 逆时针旋转→排量增大<br>4. 调节后锁紧螺母 | 设定泵最大输出流量 | A10: 约1.0cm³/rev<br>A16/A22: 约1.5cm³/rev<br>A37~A56: 约3.0cm³/rev<br>A70~A220: 约5.0cm³/rev |
**调节原则**：从低压逐步升至额定值，避免瞬间冲击；带负载敏感控制需校准信号反馈。
 2. 特殊控制类型调节
- 负载敏感型：调节负载敏感阀和压力补偿阀，确保压差稳定在0.8~1.2MPa
- 恒功率控制型：调节功率调节螺钉，设定泵的最大功率输出点
- 电液比例型：通过比例放大器调节电流信号（通常0~20mA或4~20mA）控制排量
 四、运行监控与操作规范
 1. 关键运行参数监控
| 监控项目 | 正常范围 | 异常处理 |
|---------|---------|---------|
| 油温 | 30~60℃（最高80℃） | 检查冷却系统、油液污染度、油箱容量 |
| 压力 | 不超过额定压力21MPa | 检查溢流阀、负载情况、内部泄漏 |
| 噪音 | ≤80dB | 检查吸油是否充分、轴承磨损、油液中有空气 |
| 振动 | 振幅≤0.1mm | 检查同轴度、基础固定、管路支撑 |
| 泄漏 | 无滴漏，轴封允许微量渗油 | 紧固接头、更换密封件、检查油温 |
 2. 操作注意事项
- 避免长时间在最高压力和最大流量下连续运行，间歇时间≤6秒，占比≤1/5周期
- 负载变化时，缓慢调节压力和流量，防止系统冲击
- 严禁在吸油口堵塞或无油状态下启动，防止空转损坏柱塞和配油盘
- 系统停机超过24小时，启动前重新排气，避免气蚀
 五、维护保养计划
 1. 日常维护（每日/每周）
- 检查油位、油温、压力、噪音、振动、泄漏情况
- 清洁泵体及周边环境，防止灰尘进入系统
- 记录运行参数，建立维护档案
 2. 定期保养（按工况调整）
| 周期 | 保养内容 | 备注 |
|-----|---------|-----|
| 2000小时 | 更换液压油、清洗油箱、更换吸油/回油过滤器 | 新系统首次运行500小时需提前更换 |
| 4000小时 | 检查联轴器、密封件、轴承磨损情况 | 必要时更换易损件 |
| 8000小时 | 专业拆解检修，测量柱塞、缸体、配油盘间隙 | 间隙超过标准值需更换配件 |
 3. 维护关键要点
- 拆装前：清洁接口，用防尘帽封堵开口，避免污染物进入
- 油品更换：新油需经10μm过滤器过滤，静置24小时后注入
- 密封件更换：使用原厂配件，安装前涂抹清洁液压油润滑
- 检修后：重新排气，空载试运行，逐步加载至正常工况
 六、常见故障与排除方法
| 故障现象 | 可能原因 | 解决方法 |
|---------|---------|---------|
| 无压力/压力不足 | 1. 油液不足或吸油堵塞<br>2. 压力阀调节不当<br>3. 内部泄漏（柱塞/配油盘磨损） | 1. 补充油液，清洗吸油过滤器<br>2. 重新调节压力阀<br>3. 拆解检修，更换磨损部件 |
| 流量不足/波动 | 1. 变量机构卡滞<br>2. 油液污染<br>3. 吸油阻力过大 | 1. 清洗变量机构，检查控制油路<br>2. 更换油液，清洗过滤器<br>3. 加粗吸油管，减少弯头 |
| 噪音过大 | 1. 吸空/气蚀<br>2. 轴承磨损<br>3. 联轴器同轴度超差 | 1. 检查吸油管路，排气<br>2. 更换轴承<br>3. 重新对中，误差≤0.05mm |
| 油温过高 | 1. 冷却系统故障<br>2. 油液粘度不当<br>3. 内部泄漏严重 | 1. 检修冷却器，清理散热器<br>2. 更换合适粘度液压油<br>3. 检修密封件和配合面 |
| 轴封泄漏 | 1. 油温过高<br>2. 密封件老化<br>3. 轴端磨损 | 1. 降低油温，检查冷却系统<br>2. 更换密封件<br>3. 修复或更换泵轴 |
 七、安全操作警示
1. 系统压力高于0.3MPa时，严禁拆卸管路或检修泵体，防止高压油喷射伤人
2. 维护前必须释放系统压力，关闭电源，等待油温降至安全温度（≤40℃）
3. 严格遵守额定参数操作，避免超压、超温、超速运行，延长泵的使用寿命
4. 定期检查安全保护装置（如溢流阀、压力继电器），确保可靠运行
**总结**：油研A10~A220系列变量柱塞泵的正确使用需遵循"安装规范、调试精准、运行监控、定期维护"的原则。重点关注**吸油条件**、**油液清洁度**和**压力流量调节**，可有效减少故障，延长使用寿命。具体细节请以官方技术手册为准。
