行业新闻
力士乐液压泵A4VG40系列说明书,A4VG40EP4D1/32L-NSC02F025FP-K
发布时间:2026-08-03 13:57:57 最后更新:2026-08-03 14:01:23
力士乐 A4VG40EP4D1/32L-NSC02F025FP 完整资料
一、型号逐段解析
A4VG40EP4D1/32L-NSC02F025FP
> ✅ 核心识别:24V电比例双向变量闭式泵,带压力切断,逆时针旋转,内置补油泵
二、A4VG40 基础技术参数(32系列)
三、EP4(24V比例控制)电气关键参数
1. 供电电压:DC24V ±20%
2. 控制电流区间:
- 0~200mA:中位区间(排量0)
- 200~600mA:正向从零到最大排量
- 反向电流对应反向流量
3. 电磁铁自带手动应急推杆;
4. 推荐配套力士乐RC系列比例放大器;
5. 插头标准:Deutsch DT04-2P。
四、泵功能简述
1. 闭式回路专用:泵+马达形成封闭油路,内置补油泵补偿系统泄漏;
2. 电比例无级调速:控制器输出电流连续调节斜盘摆角,实现流量连续变化,车辆无级变速常用;
3. 压力切断D功能:系统压力到达设定值后,泵自动减小排量,限制最高压力,防止过载;
4. 双向流量:改变比例电磁铁电流方向,泵输出油流换向,实现马达正/反转。
五、适用场景
履带运输车、压路机、小型摊铺机、井下无轨车辆、工程机械静液压行走驱动。
六、官方说明书信息
力士乐标准样本:
RE 92003 Axial piston variable pump A4VG Series 32(官方英文原版)
> 如果你需要,我可以:
> 1)整理该泵油口定义(A/B高压口、G补油口、T壳体泄油口、X控制油口);
> 2)绘制简易闭式回路原理图;
> 3)根据你的转速、压力计算理论流量、驱动功率;
> 4)提供安装尺寸要点与调试步骤(EP比例零点调试、压力切断调压)。
一、型号逐段解析
A4VG40EP4D1/32L-NSC02F025FP
| 代码分段 | 含义说明 |
|---|---|
| A4VG | 斜盘式轴向柱塞变量泵,闭式静液压传动专用泵 |
| 40 | 规格 40,最大排量 40 cm³/rev |
| EP4 | EP 电比例双向控制;EP4=24V 直流比例电磁铁控制信号:200mA(中位 0 排量)~600mA(最大排量) |
| D1 | 内置压力切断阀(D 功能),可设定最高系统压力保护 |
| /32 | 32 系列(主流量产版本,样本编号 RE92003) |
| L | 旋转方向:逆时针(从驱动轴端看向泵体) |
| N | 密封材质:NBR 丁腈橡胶(适配矿物液压油) |
| S | SAE 标准法兰,渐开线花键轴 |
| C02 | 高压溢流阀规格、补油阀配置标准配置 |
| F025 | 补油泵排量规格代码 |
| FP | 通轴输出、附加安装接口配置,无外置冲洗阀基础款 |
二、A4VG40 基础技术参数(32系列)
| 参数项目 | 规格值 |
|---|---|
| 最大排量 Vg max | 40 cm³/rev |
| 公称压力 | 400 bar(40 MPa) |
| 峰值短时压力 | 450 bar(45 MPa) |
| 推荐持续工作压力 | ≤350 bar |
| 最低允许转速 | 500 r/min |
| 最高连续转速 | 3200 r/min |
| 内置补油泵 | 自带补油泵,提供补油 + 控制油源 |
| 补油压力标准 | 20~28 bar(出厂预设) |
| 控制方式 | EP4:24V 电比例双向,0 电流中位(排量 = 0) |
| 介质 | ISO VG32/VG46 抗磨液压油;油温 -20~80℃ |
| 结构特点 | 双向供油(可正反转输出流量)、标配高低压溢流阀、压力切断保护 |
1. 供电电压:DC24V ±20%
2. 控制电流区间:
- 0~200mA:中位区间(排量0)
- 200~600mA:正向从零到最大排量
- 反向电流对应反向流量
3. 电磁铁自带手动应急推杆;
4. 推荐配套力士乐RC系列比例放大器;
5. 插头标准:Deutsch DT04-2P。
四、泵功能简述
1. 闭式回路专用:泵+马达形成封闭油路,内置补油泵补偿系统泄漏;
2. 电比例无级调速:控制器输出电流连续调节斜盘摆角,实现流量连续变化,车辆无级变速常用;
3. 压力切断D功能:系统压力到达设定值后,泵自动减小排量,限制最高压力,防止过载;
4. 双向流量:改变比例电磁铁电流方向,泵输出油流换向,实现马达正/反转。
五、适用场景
履带运输车、压路机、小型摊铺机、井下无轨车辆、工程机械静液压行走驱动。
六、官方说明书信息
力士乐标准样本:
RE 92003 Axial piston variable pump A4VG Series 32(官方英文原版)
> 如果你需要,我可以:
> 1)整理该泵油口定义(A/B高压口、G补油口、T壳体泄油口、X控制油口);
> 2)绘制简易闭式回路原理图;
> 3)根据你的转速、压力计算理论流量、驱动功率;
> 4)提供安装尺寸要点与调试步骤(EP比例零点调试、压力切断调压)。

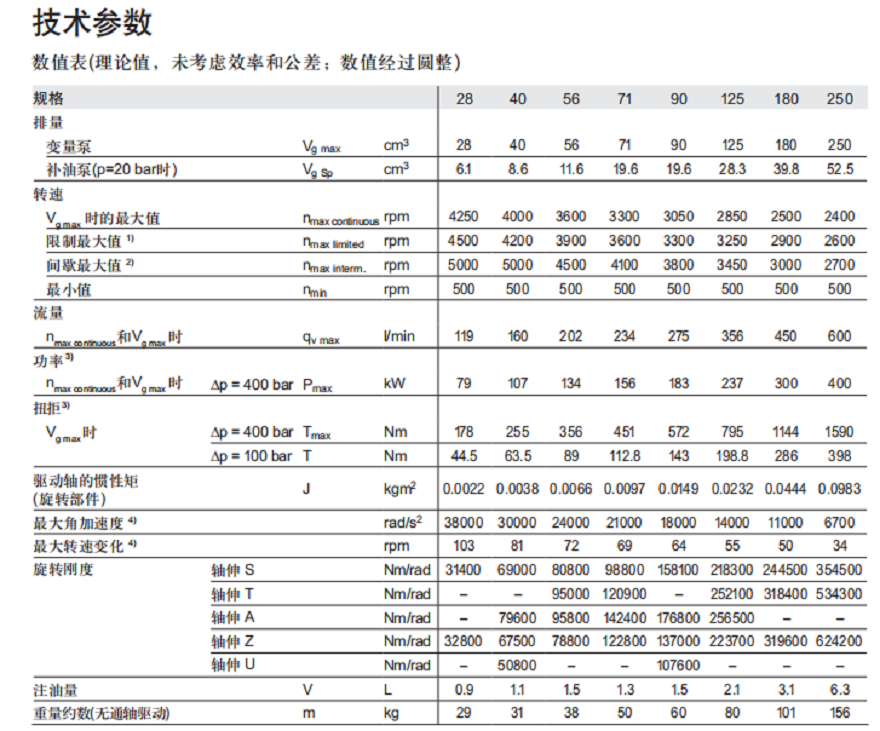

力士乐液压泵A4VG系列技术参数:
