 派克Parker F1plus系列定量轴向柱塞泵
Parker F1plus系列是专为卡车液压系统设计的定量轴向弯轴柱塞泵，作为经典F1泵的升级版本，具有更高效率、可靠性和更低噪音水平，采用45°弯轴设计，结构紧凑，安装简便。
 一、核心技术规格
| 参数 | F1-25 | F1-41 | F1-51 | F1-61 |
|------|-------|-------|-------|-------|
| 排量 | 25.6 cm³/rev (1.56 cu in/rev) | 40.9 cm³/rev (2.50 cu in/rev) | 51.1 cm³/rev (3.12 cu in/rev) | 59.5 cm³/rev (3.63 cu in/rev) |
| 最大流量 | 67 l/min (17.7 gpm) @ 350 bar | 98 l/min (25.9 gpm) @ 350 bar | 112 l/min (29.6 gpm) @ 350 bar | 131 l/min (34.6 gpm) @ 350 bar |
| 工作压力 | 连续350 bar (5000 psi)，间歇400 bar (5800 psi) | 连续350 bar (5000 psi)，间歇400 bar (5800 psi) | 连续350 bar (5000 psi)，间歇400 bar (5800 psi) | 连续350 bar (5000 psi)，间歇400 bar (5800 psi) |
| 最大转速 | 350 bar时2700 rpm，400 bar时2200 rpm | 350 bar时2600 rpm，400 bar时2100 rpm | 350 bar时2700 rpm，400 bar时1900 rpm | 350 bar时2400 rpm，400 bar时1900 rpm |
| 最大扭矩 | 350 bar时142 Nm (105 lbf·ft)，400 bar时163 Nm (120 lbf·ft) | 350 bar时227 Nm (168 lbf·ft)，400 bar时260 Nm (192 lbf·ft) | 350 bar时284 Nm (210 lbf·ft)，400 bar时324 Nm (239 lbf·ft) | 350 bar时331 Nm (244 lbf·ft)，400 bar时378 Nm (279 lbf·ft) |
| 输入功率 | 连续31 kW (42 hp)，间歇39 kW (52 hp) | 连续46 kW (62 hp)，间歇57 kW (76 hp) | 连续52 kW (70 hp)，间歇66 kW (88 hp) | 连续61 kW (82 hp)，间歇76 kW (102 hp) |
| 重量 | 8.5 kg (18.7 lbs) | 8.5 kg (18.7 lbs) | 8.5 kg (18.7 lbs) | 8.5 kg (18.7 lbs) |
*注：技术规格基于矿物基液压油，粘度30 mm²/s，入口压力1.0 bar（绝对压力）条件下。间歇工况指每分钟最长6秒。*
 二、产品特点
 1. 升级优势（相比F1系列）
- 更高自吸速度，适应更广泛安装条件
- 工作压力提升至350 bar（连续）/400 bar（间歇）
- 更高整体效率，降低能耗
- 更低噪音水平和更低压力脉动，改善工作环境
- 减少潜在泄漏路径，提高可靠性
- 更易改变旋转方向，只需旋转端盖
- 更小安装尺寸，节省空间
 2. 继承特性
- 球形活塞设计，适应高转速运行
- 层压活塞环，减少内泄漏
- 正时齿轮强制同步，运行平稳
- 允许安装在油箱液面以上，无需额外灌注
- 耐受低温和高温冲击，适应恶劣工况
- 轴端和安装法兰符合SAE标准，通用性强
- 内泄设计，无需外部泄油管
 三、应用场景
F1plus系列主要应用于各种卡车液压系统，包括但不限于：
- 随车起重机（Cargo cranes）
- 吊钩装载机（Hook loaders）
- 翻斗车/垃圾车（Skip loaders）
- 林业起重机（Forestry cranes）
- 混凝土搅拌车（Concrete mixers）
- 多用途车辆（Multipurpose vehicles）
 四、型号与订购信息
 1. 标准型号
| 型号 | 旋转方向 | 订购编号 |
|------|----------|----------|
| F1-25-R | 右旋 | 378 1424 |
| F1-25-L | 左旋 | 378 1425 |
| F1-41-R | 右旋 | 378 1440 |
| F1-41-L | 左旋 | 378 1441 |
| F1-51-R | 右旋 | 378 1450 |
| F1-51-L | 左旋 | 378 1451 |
| F1-61-R | 右旋 | 378 1460 |
| F1-61-L | 左旋 | 378 1461 |
 2. 订购代码说明
`F1-XX-Y`，其中：
- `XX`：框架尺寸（25/41/51/61）
- `Y`：旋转方向（R=右旋，L=左旋）

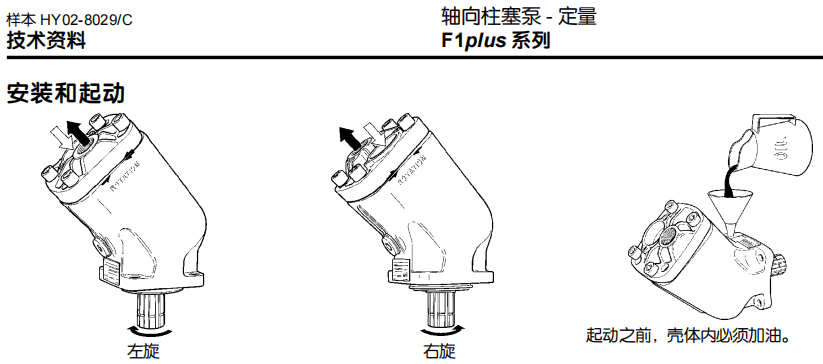

 五、安装与操作指南
 1. 旋转方向调整
1. 拆下4个内六角螺栓
2. 将端盖旋转半圈，确保与缸体接触良好
3. 重新安装螺栓，拧紧扭矩：80-100 Nm（60-75 lbf·ft）
 2. 流体要求
- 推荐粘度：20-30 mm²/s（cSt）
- 工作粘度范围：10-400 mm²/s（cSt）
- 启动时最大粘度：4000 mm²/s（cSt）
- 适用流体：HLP液压油（DIN 51524）、ATF、API CD级机油、可生物降解酯类和聚α烯烃（PAO）油液
- 流体温度：最高75°C
- 过滤要求：ISO 4406等级18/13，推荐10 μm绝对过滤精度
 3. 安装要点
- 坚固轴承允许通过皮带、万向轴驱动或直接安装在PTO上
- 泵轴花键端通常直接装入动力输出轴内花键联轴器
- 当泵安装在油箱液面以上时，吸油口应始终位于压力口上方
- 启动前确保泵内至少填充50%液压油，保证润滑
 六、附件与选装件
 1. 吸油接头（需单独订购）
提供直型、45°和90°三种角度，适配1.5"、1.75"、2"、2.5"等多种管径，包含卡箍、螺钉和O形圈。
 2. BPV-F1旁通阀
- 适用于通过万向轴驱动或安装在发动机PTO上的应用，运输时减少能量损失
- 工作压力：350 bar（连续）/400 bar（间歇）
- 电磁阀电压：12 VDC或24 VDC（功率17 W）
- 安装扭矩：50 Nm（38 lbf·ft）
- 订购编号：378 1401（24 VDC）/378 1318（12 VDC）
- 包含O形圈套件（378 0641），可选排水接头套件（378 1640）
