CJT210系列YUKEN液压缸，油研油缸技术参数及型号说明

         YUKEN(油研)CJT210系列是21MPa高压级标准/紧凑型双作用液压缸，采用四拉杆结构设计，适配机床、工业自动化、工程机械等广泛应用场景，具备低速高精度运行与平滑缓冲停止特性。
 一、核心技术参数总览
| 参数项 | 标准值/范围 | 备注 |
|--------|-------------|------|
| 额定工作压力 | 21MPa | 最高耐压25MPa(定制) |
| 缸径范围 | 40, 50, 63, 80, 100, 125, 140, 160 mm | 标准规格；25mm(微型)、200mm(重载)可选 |
| 杆径类型 | STD(L)标准杆 / HS(H)加粗杆 | 加粗杆抗弯能力提升30%+，适用于长行程/侧向负载 |
| 行程范围 | 50~2000 mm | 受纵向弯曲强度限制，最大行程随缸径/杆径变化 |
| 工作温度 | -10℃~+80℃(标准NBR密封) | 可选FKM氟胶密封至+120℃ |
| 缓冲形式 | 两端可调缓冲/固定缓冲 | 改良型缓冲机构，柔和停止特性 |
| 安装形式 | 14种标准安装方式 | SD(耳环)、LA(脚架)、FA(前法兰)、FB(后法兰)等 |
| 密封材质 | NBR(丁腈橡胶) | 可选FKM(氟橡胶)、HNBR(氢化丁腈) |
| 重复定位精度 | ≤±0.5mm | 带位移传感器接口型号 |
| 工作介质 | 矿物液压油、水乙二醇、生物降解油 | 需根据介质类型选择密封材质 |
 二、型号编码规则详解（以CJT210CL-FB50A15B-ABD-X10-20为例）
| 代码段 | 含义 | 可选值 |
|--------|------|--------|
| CJT210 | 系列标识 | CJT210(标准型)、CJT210C(紧凑型)、CJT210L(带开关组) |
| C | 紧凑性 | C(紧凑型)、无(标准型) - 紧凑型比标准型体积小约10% |
| L | 活塞杆强度 | L(标准杆STD)、H(加粗杆HS) |
| FB | 安装形式 | SD(耳环)、LA(脚架)、FA(前法兰)、FB(后法兰)、CA(中间铰轴)、TC(尾部铰轴)等14种 |
| 50 | 缸径 | 40, 50, 63, 80, 100, 125, 140, 160(mm) |
| A15 | 杆径代码 | A/B/C/D系列，对应不同缸径的标准/加粗杆 |
| B | 安装细节 | 安装尺寸/螺栓规格差异 |
| ABD | 缓冲类型 | AAA(无缓冲)、AAB(仅头部缓冲)、AAC(仅尾部缓冲)、ABD(两端可调缓冲)等 |
| X10 | 特殊选项 | 位移传感器接口、防尘圈、高温密封等 |
| 20 | 行程代码 | 对应具体行程值(mm) |
 三、推力与拉力计算（21MPa工况）
| 缸径(mm) | 标准杆径(mm) | 推力(kN) | 拉力(kN) | 加粗杆径(mm) | 推力(kN) | 拉力(kN) |
|----------|--------------|----------|----------|--------------|----------|----------|
| 40 | 20 | 25.1 | 18.8 | 25 | 25.1 | 22.9 |
| 50 | 28 | 41.2 | 31.8 | 35 | 41.2 | 35.8 |
| 63 | 35 | 64.0 | 52.9 | 45 | 64.0 | 58.7 |
| 80 | 50 | 100.5 | 75.4 | 60 | 100.5 | 84.8 |
| 100 | 63 | 157.1 | 120.9 | 70 | 157.1 | 127.8 |
| 125 | 70 | 245.3 | 196.2 | 90 | 245.3 | 215.9 |
| 140 | 80 | 307.9 | 245.0 | 100 | 307.9 | 267.0 |
| 160 | 90 | 402.1 | 326.7 | 110 | 402.1 | 353.4 |
计算公式：
- 推力(无杆腔) = π×(缸径/2)²×21MPa
- 拉力(有杆腔) = π×[(缸径/2)²-(杆径/2)²]×21MPa
 四、安装形式与应用场景
 1. 主流安装方式
| 安装代码 | 安装形式 | 适用场景 |
|----------|----------|----------|
| SD | 单耳环安装 | 摆动式负载、需要角度补偿的场合 |
| LA/LB | 脚架安装 | 固定安装、水平/垂直运动机构 |
| FA/FB | 前/后法兰安装 | 机床工作台、需要高精度定位的设备 |
| CA | 中间铰轴安装 | 大型折弯机、需要大角度摆动的机构 |
| TC | 尾部铰轴安装 | 工程机械、农业机械的执行机构 |
 2. 典型应用领域
- 机床行业：CNC加工中心、折弯机、冲床、磨床的工作台驱动
- 工业自动化：机器人工作站、自动装配线、物料搬运设备
- 工程机械：小型挖掘机、装载机、高空作业平台的执行机构
- 其他：冶金设备、矿山机械、注塑机、压力机等
 五、关键特性与选型要点
 1. 核心优势
- 高压性能：额定21MPa，满足中高压应用需求
- 紧凑设计：CJT210C紧凑型比标准型体积减小约10%，节省安装空间
- 精准控制：优异的低速运行稳定性，重复定位精度≤±0.5mm
- 平稳停止：改良型缓冲机构，有效降低冲击与噪音
- 灵活适配：14种安装方式，适配不同工况需求
 2. 选型注意事项
- 根据负载大小选择合适的缸径与杆径，确保推力/拉力满足需求
- 长行程应用(>1000mm)建议选择加粗杆(H)，提高抗弯能力
- 高温(>80℃)或特殊介质环境需指定FKM/HNBR密封
- 需位置检测时选择CJT210L带开关组型号，或定制位移传感器接口
- 安装方式需考虑负载方向、空间限制和运动形式
 六、维护与保养要点
1. 工作介质：保持液压油清洁度达到NAS 1638 ≤7级(ISO 4406 17/14)，定期更换滤芯
2. 油温控制：避免长期在>80℃环境下工作，必要时加装冷却系统
3. 缓冲调整：根据负载和速度调整缓冲螺钉，确保平稳停止
4. 密封检查：定期检查活塞杆表面和密封件，发现泄漏及时更换
5. 安装紧固：定期检查安装螺栓，防止松动影响精度和安全

CJT210系列油研油缸参数：

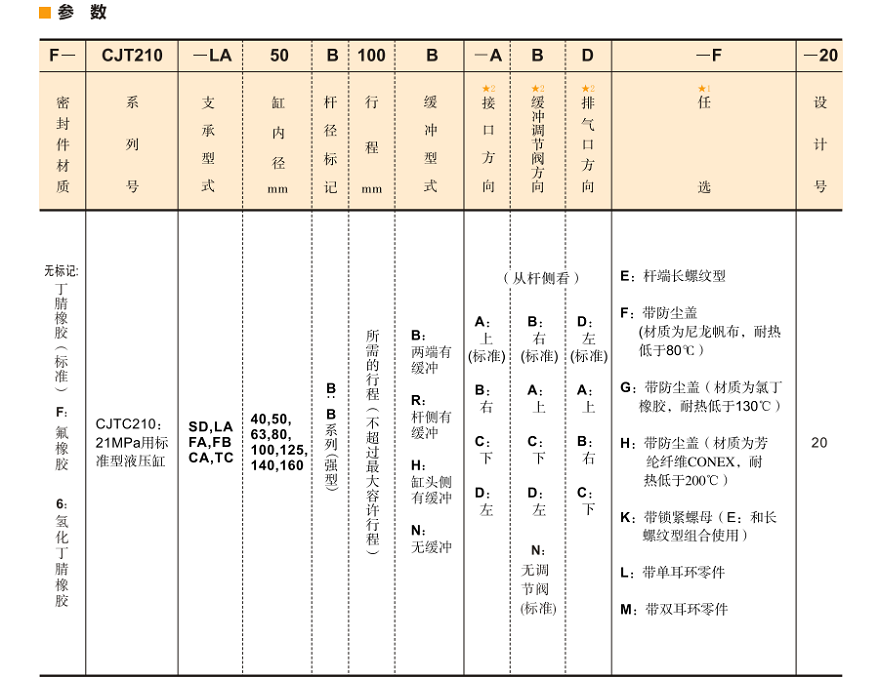

CJT210系列YUKEN液压缸型号说明：
