VZ50,VZ63,VZ80,VZ100,VZ130系列大金DAIKIN柱塞泵技术规格及型号说明

 DAIKIN大金 VZ50 / VZ63 / VZ80 / VZ100 / VZ130 变量柱塞泵
 一、产品特点
1. 高功率密度：托架式斜盘结构，小型轻量化、适合高压工况；
2. 低噪音：高刚性壳体+优化流道，全压力区间噪声优异；
3. 高效率：球面配流盘，宽广工况保持容积/机械效率；
4. 耐污染：耐磨球面配流盘，杂质耐受性能更好；
5. 多种控制形式：压力补偿、复合控制（高低压两段）、电磁切换可选。

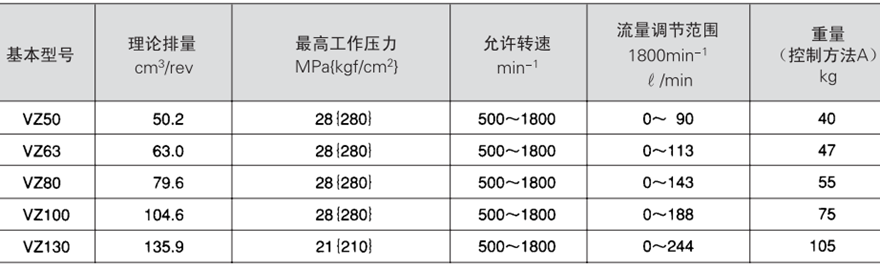

 二、基础技术规格总表（原厂标准参数）

型号	理论排量 cm³/rev	最高使用压力	允许转速 rpm	1800rpm 最大流量 L/min	自重（A 型压力补偿）kg
VZ50	50.2	28 MPa(280bar)	500～1800	0～90	40
VZ63	63.0	28 MPa(280bar)	500～1800	0～113	47
VZ80	79.6	28 MPa(280bar)	500～1800	0～143	55
VZ100	104.6	28 MPa(280bar)	500～1800	0～188	75
VZ130	135.9	21 MPa(210bar)	500～1800	0～244	105

> ⚠️重点：VZ50/63/80/100最高压力28MPa；VZ130最高压力限制21MPa，不能28MPa长期使用

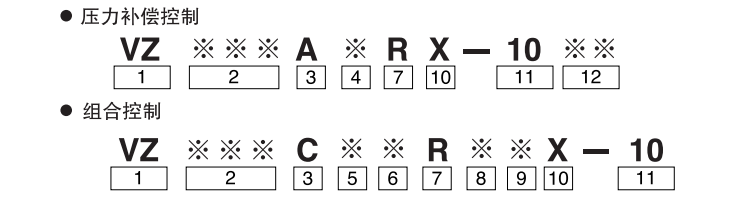

 三、完整型号编码释义（例：VZ50A4RX-10RC）
VZ □ □ □ □ □ □ - □□ □
1. VZ = VZ系列轴向变量柱塞泵
2. 排量规格
- 50 = 50.2cc/rev
- 63 = 63.0cc/rev
- 80 = 79.6cc/rev
- 100 = 104.6cc/rev
- 130 = 135.9cc/rev
3. 控制方式Ⅰ
- A：压力补偿控制（恒压控制，最常用）
- C：两段压力复合控制（高低压双压力设定）
4. 压力调节范围（高压设定区间）
1：1.5～7 MPa（15～70 bar）
2：1.5～14 MPa（15～140 bar）
3：3.5～21 MPa（35～210 bar）
4：3.5～28 MPa（35～280 bar）
> ★注：4档28MPa不适用于VZ130
5. 低压调节范围（仅C复合控制有效）
1：1.5～7 MPa
2：1.5～14 MPa
3：3.5～21 MPa
4：3.5～28 MPa
6. 旋转方向（从轴端观察）
- R：顺时针（标准右旋）
- L：逆时针（左旋，需特殊订货）
7. 控制方式Ⅱ（复合控制扩展选项）
无标记 = 普通机械两段控制
H = 自调压式（外部先导压力切换高低压）
J = 电磁阀切换高低压（电控两段压力）
8. 电磁阀电压（仅后缀J时选用）
A：AC100V/AC110V
B：AC200V/AC220V
P：DC24V
9. 油口方向
X：侧面法兰油口（标准）
10. 设计代号
10、20、95等（生产版本，不影响安装互换）
11. 控制方式Ⅲ（远程压力控制）
无标记：无远程遥控
RC：带远程压力控制接口（可外接溢流阀远程调压）
 典型完整型号举例
1. VZ80A4RX-10
VZ80排量 + A压力补偿 + 3.5~28MPa + 右旋R + 侧油口X，无远程控制
