PFG1,PFG2,PFG3系列阿托斯ATOS齿轮泵，PFG系列齿轮泵型号及参数

 阿托斯ATOS PFG系列齿轮泵整体说明
      PFG系列是意大利阿托斯（ATOS）的定量外啮合齿轮泵，采用轴向液压平衡补偿设计，铝制泵体搭配淬硬钢齿轮轴，结构坚固、容积效率高、运行噪音低，适用于矿物液压油及润滑特性相近的合成流体，广泛应用于机床、液压动力单元、工程机械、冶金设备等工业液压系统。
全系列分为PFG-1、PFG-2、PFG-3三个尺寸规格，排量覆盖1.4~54 cm³/rev，最高连续工作压力可达230bar，间歇峰值压力可在额定基础上提升20%；支持模块化组合，可与POX系列组成多联泵，PFG-3系列可与PFR径向柱塞泵串联配套。

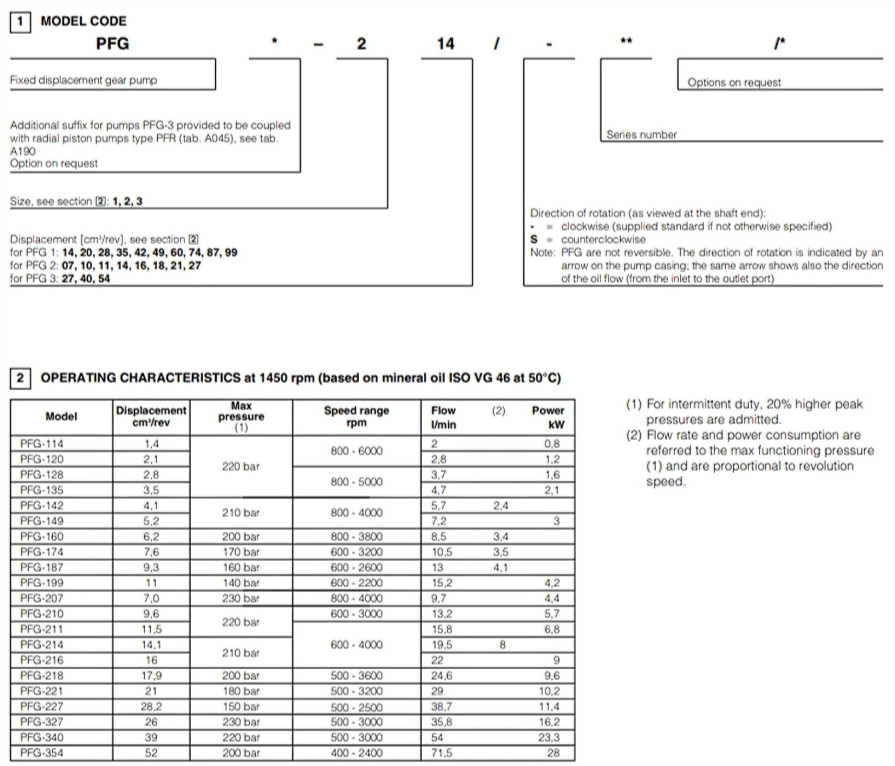

 型号命名规则
完整型号格式：`PFG - XYY / Z /*`
- PFG：定量外啮合齿轮泵系列代号
- X：规格系列号，取值1/2/3，对应PFG-1、PFG-2、PFG-3三个尺寸系列
- YY：排量代码，对应公称排量（单位：cm³/rev），数值为排量的近似整数值×10
- Z：旋向（从轴端观察）：`-`为默认顺时针，`S`为逆时针；泵不可反转，旋向与油液流向一致
- /* 可选后缀：安装法兰形式、轴型（平键/花键）、密封材质、多联泵组合等特殊选项
 分系列型号与核心参数
以下参数基于ISO VG 46矿物油、50℃工况测定，流量为额定压力下的实际输出流量。
 1. PFG-1 系列（小尺寸）
共10个排量规格，主打小流量、高转速场景。

型号	公称排量 (cm³/rev)	额定连续压力 (bar)	间歇峰值压力 (bar)	转速范围 (rpm)	1450rpm 下流量 (l/min)
PFG-114	1.4	220	264	800~6000	2.1
PFG-120	2.1	220	264	800~5000	2.8
PFG-128	2.8	210	252	800~5000	3.7
PFG-135	3.5	210	252	800~4000	4.7
PFG-142	4.2	200	240	800~4000	5.7
PFG-149	4.9	200	240	800~3800	7.2
PFG-160	6.2	170	204	600~3200	8.5
PFG-174	7.6	160	192	600~2600	10.5
PFG-187	9.3	140	168	600~2200	13.0
PFG-199	11.0	140	168	600~2200	15.2

 2. PFG-2 系列（中尺寸）
共8个排量规格，兼顾流量与压力，是应用最广泛的系列。

型号	公称排量 (cm³/rev)	额定连续压力 (bar)	间歇峰值压力 (bar)	转速范围 (rpm)	1450rpm 下流量 (l/min)
PFG-207	7.0	230	276	800~4000	9.7
PFG-210	9.6	220	264	600~3000	13.2
PFG-211	11.5	210	252	600~3000	14.1
PFG-214	16.0	210	252	500~3600	19.5
PFG-216	17.9	200	240	500~3200	22.0
PFG-218	21.0	180	216	500~2500	24.6
PFG-221	24.6	150	180	500~2500	29.0
PFG-227	28.2	150	180	500~2500	38.7

 3. PFG-3 系列（大尺寸）
共3个排量规格，主打中大流量液压系统。

型号	公称排量 (cm³/rev)	额定连续压力 (bar)	间歇峰值压力 (bar)	转速范围 (rpm)	1450rpm 下流量 (l/min)
PFG-327	26.0	230	276	500~3000	35.8
PFG-340	39.0	220	264	500~3000	52.0
PFG-354	54.0	200	240	400~2400	71.5

 通用技术特性
1. 安装与轴要求：支持任意安装位置，采用ISO标准安装法兰；轴端不允许施加径向、轴向载荷，需配套柔性联轴器
2. 驱动扭矩上限：
   - PFG-1：最大驱动扭矩63 Nm，通轴输出最大扭矩47 Nm
   - PFG-2：最大驱动扭矩126 Nm，通轴输出最大扭矩94 Nm
   - PFG-3：最大驱动扭矩284 Nm，通轴输出最大扭矩213 Nm
3. 介质与温度：
   - 推荐ISO VG 32/46矿物液压油，工作粘度范围10~800 mm²/s
   - 标准NBR密封：环境温度-20℃~+70℃，油液温度-20℃~+60℃
   - 高温PE密封可选：油液最高工作温度+80℃
4. 清洁度要求：油液污染等级不低于ISO 4406 19/16级，推荐配置25μm精度过滤器（β₂₅≥75）
