油研YUKEN模块化压力和温度补偿流量阀MFP、MFA、MFB、MFW系列

 油研YUKEN MFP/MFA/MFB/MFW系列模块化压力和温度补偿流量阀
核心结论：这是YUKEN的模块化压力温度补偿流量(单向调速)阀，适配ISO 4401叠加安装，能在负载压力/油温变化下保持流量稳定，用于执行元件的精密速度控制。其中：MFP为单向调速（无内置单向阀），MFA/MFB/MFW为带单向阀的单向调速，区别在于控制油路与安装方向。
 一、产品概述
YUKEN MFP/MFA/MFB/MFW系列是叠加式压力和温度补偿流量控制阀（又称调速阀/单向调速阀），采用模块化设计，符合ISO 4401标准安装面，可直接叠加在方向阀和底板之间，无需额外管路连接，大幅简化系统设计并提高可靠性。
核心特点：
- 压力补偿：负载压力变化时，流量保持恒定
- 温度补偿：油温（粘度）变化时，流量稳定性高
- 模块化叠加：安装紧凑，维护便捷，扩展性强
- 精密控制：适用于需要精确速度控制的液压系统
 二、各系列区别与功能
| 系列 | 全称 | 核心功能 | 适用场景 |
| :--- | :--- | :--- | :--- |
| MFP | P油路用叠加式调速阀 | 仅控制P→A方向流量，无内置单向阀 | 执行元件单方向精密调速，反向需外部控制 |
| MFA | A油路用叠加式单向调速阀 | 控制A→T方向流量，内置单向阀允许P→A自由流通 | 执行元件缩回（A→T）时调速，伸出（P→A）时快速 |
| MFB | B油路用叠加式单向调速阀 | 控制B→T方向流量，内置单向阀允许P→B自由流通 | 执行元件缩回（B→T）时调速，伸出（P→B）时快速 |
| MFW | 双向叠加式单向调速阀 | 同时控制A→T和B→T方向流量，双向均有单向阀 | 执行元件双向都需要调速，且双向都允许快速反向流动 |

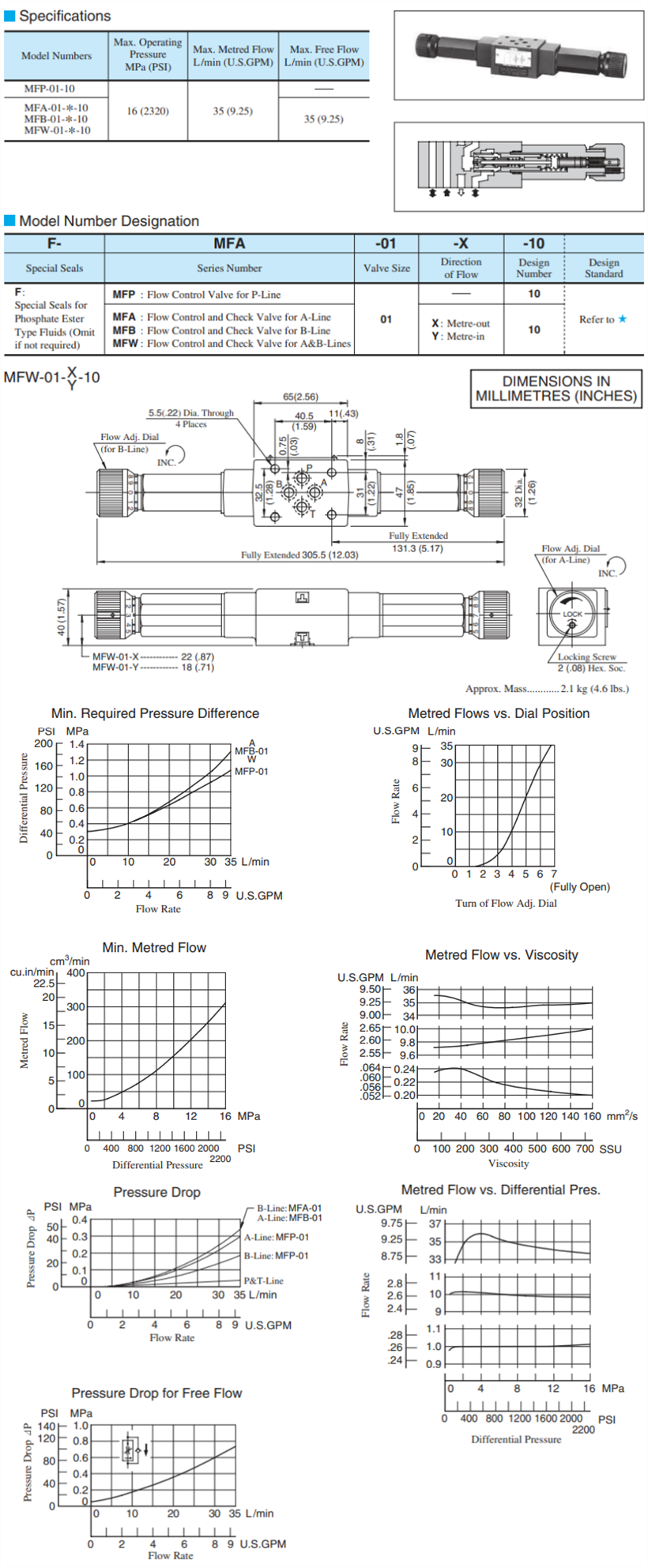

 三、技术参数
 1. 基本规格（01/03系列）
| 参数 | 01系列（CETOP 3, DN06, 1/8"） | 03系列（CETOP 5, DN10, 3/8"） |
| :--- | :--- | :--- |
| 最高工作压力 | 16MPa (160Bar) | 16MPa (160Bar) |
| 最大调节流量 | 35L/min | 50L/min |
| 最大自由流量 | 35L/min | 70L/min |
| 温度补偿范围 | 20~60°C | 20~60°C |
| 安装面标准 | ISO 4401-03 | ISO 4401-05 |
 2. 2024年高压大流量升级版本（部分型号）
- 最高工作压力提升至21MPa (210Bar)
- 最大流量提升：01系列至40L/min，03系列至60L/min
 四、型号说明
示例：MFA-01-X-10
| 部分 | 含义 |
| :--- | :--- |
| MFA | 系列代号（MFP/MFA/MFB/MFW） |
| 01 | 规格代号（01=CETOP 3, 03=CETOP 5） |
| X | 控制方向（X=标准方向，Y=反向安装） |
| 10 | 设计号（10=标准型，11=高压大流量型） |
 五、工作原理
1. 压力补偿：内置压力补偿阀，自动维持节流口前后压差恒定，确保流量不受负载压力变化影响
2. 温度补偿：采用温度补偿阀芯，随油温变化自动调整节流口面积，补偿粘度变化对流量的影响
3. 单向功能（MFA/MFB/MFW）：内置单向阀，允许反向自由流动，实现执行元件快速复位
 六、应用场景
- 机床液压系统：工作台、主轴、刀库等精密速度控制
- 自动化生产线：机器人、输送线、定位机构的平稳调速
- 注塑机械：合模、注射、顶出等动作的精确流量控制
- 压铸设备：模具开合、压射等工艺的稳定速度调节
- 其他需要精密流量控制的液压系统
 七、安装与维护要点
1. 安装时确保油口方向正确，与液压回路匹配
2. 叠加顺序：底板→MFP/MFA/MFB/MFW→方向阀→其他叠加阀→盖板
3. 调节时应缓慢操作，避免系统冲击
4. 定期检查油液清洁度，建议使用10μm以下过滤器，防止阀芯卡滞
5. 如需高压大流量应用，选择11设计号的升级版本
 八、选型建议
1. 根据系统最高压力和最大流量选择合适规格（01/03系列）和设计号（10/11）
2. 根据调速方向选择对应系列（MFP/MFA/MFB/MFW）
3. 考虑安装空间和叠加层数限制
4. 结合执行元件速度控制精度要求，确认温度补偿范围是否满足工况.
