YUKEN油研先导式系列电磁操作方向阀DSHG系列规格型号
发布时间:2026-06-06 10:09:21 最后更新:2026-06-06 10:16:18
DSHG 系列是 YUKEN 油研生产的电磁控制先导式换向阀(电液换向阀),由电磁先导阀和先导式从动阀组成,适用于高压大流量液压系统。以下是完整规格型号信息:

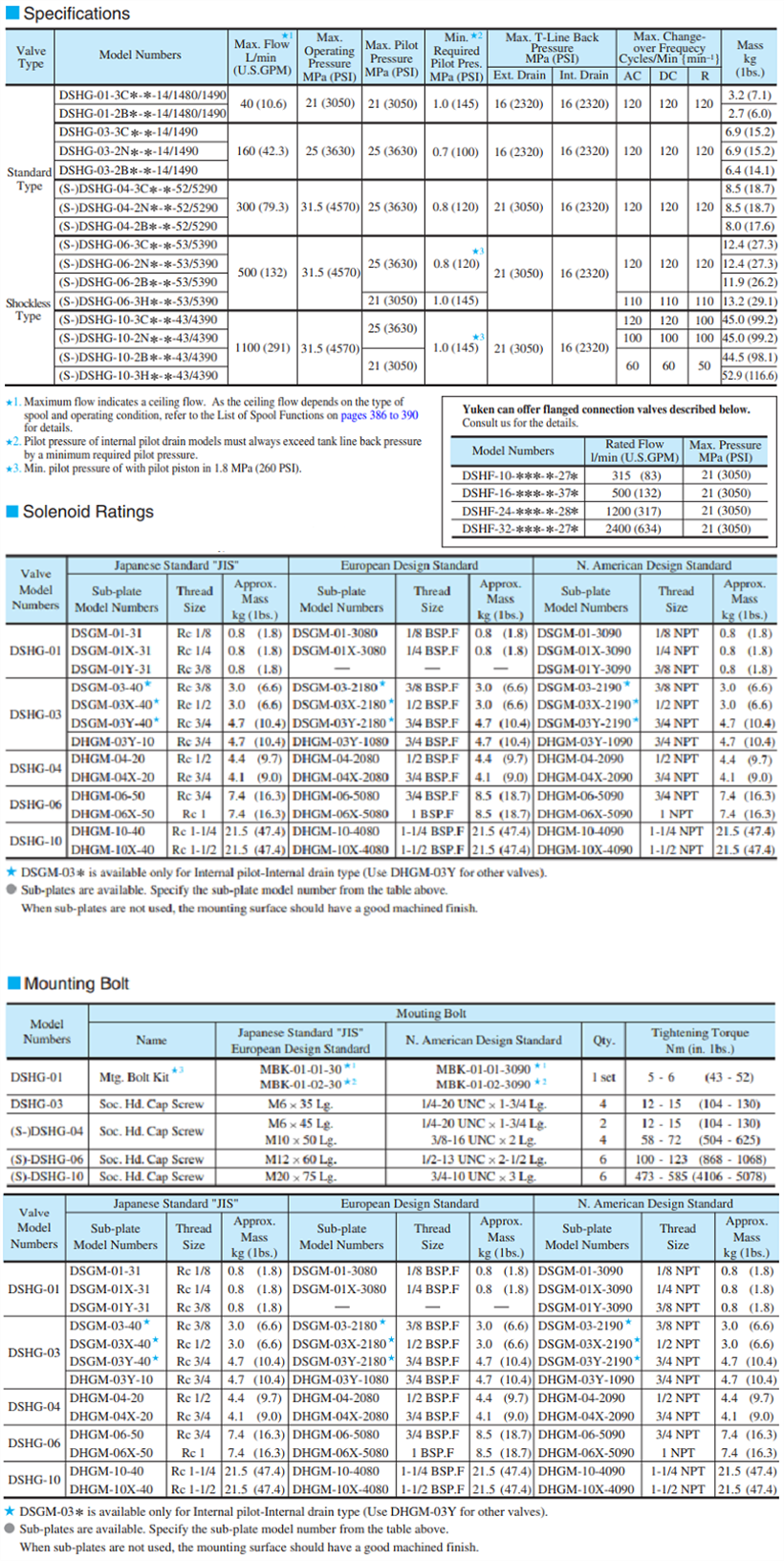

系列代号 | 通径尺寸 | CETOP 标准 | 最大流量 | 最高工作压力 | 适用系统 |
DSHG-01 | 6mm | - | 30L/min | 25MPa | 小型液压系统 |
DSHG-03 | 10mm | D05 | 160L/min | 25MPa | 中小型液压系统 |
DSHG-04 | 16mm (1/2") | D08 | 300L/min | 31.5MPa | 中小型液压系统 |
DSHG-06 | 25mm (3/4") | D10 | 500L/min | 31.5MPa | 中大型液压系统 |
DSHG-10 | 32mm (1 1/4") | D12 | 1100L/min | 31.5MPa | 大型液压系统 |
字段 | 含义 | 可选参数 |
DSHG | 系列代号(电磁控制先导式换向阀) | - |
06 | 通径规格 | 01/03/04/06/10 |
3C2 | 阀芯中位机能 | 3C2 (O 型)、3C4 (Y 型)、3C6 (H 型)、3C9 (M 型)、2B2 (U 型)、2D2 (P 型) 等 |
A240 | 电磁铁规格 | A110/A220(AC)、A240/A12(DC)、B110/B220(AC)、B240/B12(DC) |
N1 | 控制方式 / 泄油方式 | N1 (内部泄油)、N2 (外部泄油)、T (弹簧复位)、W (电磁保持) |
50 | 安装方式 / 油口形式 | 50 (标准安装)、51 (特殊安装)、A (NG 标准油口)、C (SAE 法兰接口) |
D/F | 附加功能(可选) | D (带位移传感器)、F (耐腐蚀涂层) |
- DSHG-04-3C2-A240-N1-50 - 04 通径,O 型中位,DC24V 电磁铁,内部泄油,标准安装
- DSHG-06-3C4-T-A240-N1-51 - 06 通径,Y 型中位,弹簧复位,DC24V,内部泄油,特殊安装
- DSHG-10-3C6-B220-N2-50 - 10 通径,H 型中位,AC220V 电磁铁,外部泄油,标准安装
- DSHG-03-2B2-A12-N1-50 - 03 通径,U 型中位,DC12V 电磁铁,内部泄油,标准安装
- DSHG-06-3C9-A240-N1-50-D - 06 通径,M 型中位,DC24V,带位移传感器
- 高压大流量:最高压力达 31.5MPa,最大流量 1100L/min
- 低压降设计:提高系统能效,减少能量损失
- 多种控制组合:可灵活选择控制方式和泄油方式
- 响应迅速:主阀芯为滑阀结构,密封性能好
- 应用广泛:适用于机床、注塑机、工程机械、冶金设备等
- 根据系统流量和压力选择合适通径系列
- 中位机能选择需匹配系统保压、卸荷和换向要求
- 电磁铁规格需与控制系统电源匹配
- 泄油方式选择:内部泄油结构紧凑,外部泄油适用于高压或需精确控制的场合
- 安装方式需与液压系统管路布局匹配
具体细节请以 YUKEN 官方样本和技术手册为准。
