力士乐轴向柱塞变量泵A10VSO介绍以及技术数据

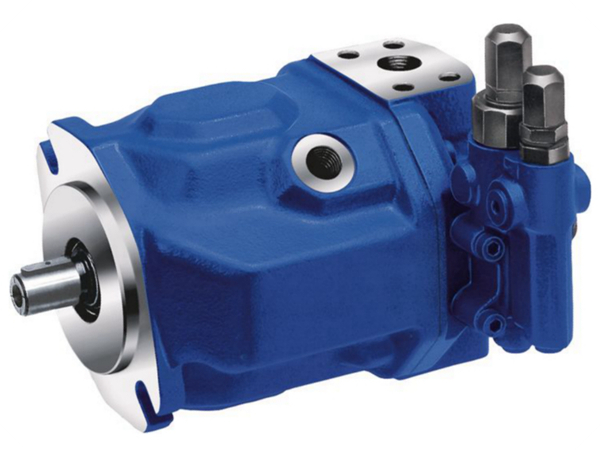

 力士乐A10VSO斜盘式轴向柱塞变量泵（开式回路专用）
 一、产品概述
A10VSO = Axial piston Variable pump, Swashplate design, Open circuit
✅ 核心定位：开式液压回路变量柱塞泵（不能用于闭式回路，闭式选用A4VG）
主流两大版本：
1. 31系列：规格18/28/45/71/100/140（最通用，样本RE92711）
2. 32系列：规格45/71/100/140/180，性能优化、噪声更低
> 区分：A10VSO（通轴，可以串联后泵）；A10VO（无通轴基础款）
 主要特点
- 斜盘结构，无级调节排量；流量随斜盘摆角连续变化
- 额定压力280bar，峰值350bar，中高压工业通用泵
- 标配通轴驱动，可串联齿轮泵/同系列柱塞泵组成多联泵
- 双壳体泄油口，吸油性能优良、低噪音、效率高
- 控制形式丰富：恒压、压力流量、负载感应、电控比例等
- 适用：注塑机、工程机械、冶金液压站、机床、矿山设备
 二、通用基础技术参数（31系列标准）

项目	参数
结构形式	斜盘轴向柱塞变量泵（开式回路）
公称持续压力	280 bar（28 MPa）
短时峰值压力	350 bar（35 MPa）
旋转方向	R（顺时针，轴端视） / L（逆时针）
安装标准	SAE 法兰安装，平键 / 渐开线花键轴可选
壳体允许压力	≤2 bar（泄油管路务必通畅）
推荐介质	ISO VG32 / VG46 抗磨矿物液压油
油温范围	-20 ℃ ~ +80 ℃（最佳 40~55℃）
过滤精度	NAS 8 级，建议 10μm 过滤器

 三、各规格排量与转速参考（31系列）

规格	最大排量Vg​ cm³/rev	最低转速 r/min	标准最高连续转速 r/min
A10VSO18	18	500	3000
A10VSO28	28	500	3000
A10VSO45	45	500	2600
A10VSO71	71	500	2500
A10VSO100	100	500	2300
A10VSO140	140	500	2200

> 理论流量公式：$Q(\mathrm{L/min})=V_g × n ÷ 1000$
> 输入扭矩公式：$T(\mathrm{Nm})≈\Delta p × V_g ÷ 20\pi$
 四、主流控制方式（型号代码含义）

控制代码	名称	功能说明	典型应用
DR	恒压控制	压力达到设定值，泵自动减小排量维持系统压力；保压节能	注塑机、夹紧回路
DRG	远程恒压控制	DR 基础上，外接远程调压口，远程调节系统最高压力	多工位液压系统
DFR / DFR1	压力 + 流量控制（负载感应 LS）	系统按需输出流量，降低待机损耗，节能	工程机械、行走系统
DFLR	压力 + 流量 + 恒功率控制	三重控制；压力升高自动限制最大输出功率，防止电机过载	重型液压站、挤压设备
DG	两点控制	大排量 / 最小排量两档切换，电磁换向控制快慢速	简易快慢回路
ED / ER	电液比例控制	电信号 0~10V/4~20mA 连续调节排量，电控无级流量	自动化生产线、伺服液压系统

 五、型号分段举例解析
示例：A10VSO71DR/31R-PPA12N00
1. A10VSO：开式回路斜盘变量柱塞泵
2. 71：规格，最大排量71 cm³/rev
3. DR：恒压控制
4. 31：31系列
5. R：顺时针旋转（驱动轴端观察）
6. PP：SAE法兰、渐开线花键轴
7. A12：油口布置形式
8. N00：密封NBR、无附加选项
 六、使用重要注意事项
1. 严禁用于闭式回路！闭式静液压传动请选用A4VG系列（你之前咨询型号）；
2. 吸油真空度≤0.8bar，吸油管尽量短粗，防止气蚀；
3. 壳体泄油管独立回油箱，禁止与回油总管合并；
4. 启动前必须灌满油，初次运行排气；
5. 恒功率DFLR泵选型必须核对电机功率，避免超载。
