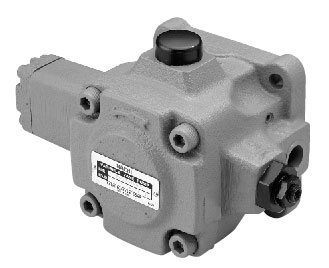

Nachi不二越VDR-1B-1A3-E22可变容量叶片泵说明书

 不二越 VDR-1B-1A3-E-22 变量叶片泵技术手册
（NACHI VDR22设计系列·压力补偿型变量叶片泵）
 一、型号编码释义
型号：VDR-1B-1A3-E-22
- VDR：不二越VDR系列可变容量叶片泵（VDR22设计系列）
- 1：泵尺寸系列号（1系列单泵）
- B：安装形式，法兰式安装；A=脚座式安装
- 1A3：排量代码，理论排量 16.7 cm³/rev
- E：控制方式，压力补偿型；U=压力补偿+流量调节型
- 22：本体设计编号（VDR22新版设计系列）
> 补充：标准完整型号书写规范：VDR-1B-1A3-E-22
 二、核心技术参数

参数项目	规格数值	备注说明
理论排量	16.7 cm³/rev	代码 1A3 对应排量
额定连续压力	14 MPa（143 bar）	长期稳定工作压力
短时峰值压力	21 MPa（214 bar）	禁止长时间持续使用
转速范围	500～1800 r/min	允许工作区间
推荐最优转速	1000～1800 r/min	效率、噪音综合最佳
吸油压力	+0.02～+0.3 MPa	防止泵内部气蚀，严禁负压吸油
最大泄油背压	≤0.03 MPa	泄油管独立回油箱，减少阻力
工作油温	4～65 ℃	最佳运行区间：40～50 ℃
适用液压油粘度	20～150 mm²/s	推荐 ISO VG32 / VG68 抗磨液压油
整机重量	约 12 kg	B 法兰安装机型
旋转方向	自轴伸端观察：顺时针	严禁反转，泵体箭头标识为准

 空载流量参考
- 1000 r/min：≈16.7 L/min
- 1500 r/min：≈25 L/min
- 1800 r/min：≈30 L/min
 三、产品核心特点
1. 高压稳定高效
采用三点式环支撑结构+压力平衡定子机构，额定压力14MPa，容积效率稳定，适合中高压连续工况。
2. 响应速度快
独有偏置活塞控制机构，加载/卸荷切换灵敏，满足设备高精度压力控制需求。
3. 低噪音低振动
静音轴颈轴承、优化进出油口流道设计，高压工况下振动、噪音水平更低。
4. 节能卸荷特性（E型压力补偿）
系统压力达到设定值时，泵自动减小排量至近乎零输出，实现节能卸荷，减少发热。
5. 耐用可靠
专利压力控制组件、定子止动结构，叶片受力均衡，磨损小，使用寿命长。
 四、安装规范（关键执行标准）
 1. 泵体与驱动安装
1. 优先水平安装泵轴；尽量避免垂直安装，防止上部润滑不足。
2. 同轴度要求：泵轴与电机轴同轴误差≤0.05 mm，角度偏差≤0.5°。
3. 底座必须刚性充足，建议加装橡胶减震垫，抑制共振。
4. 驱动方式：优先弹性联轴器直连；禁止皮带轮、齿轮直接施加径向载荷。
 2. 吸油管路（气蚀高发点，重点管控）
- 管路通径≥油泵吸油口内径，减少弯头，管路总长≤1.5 m；
- 配置100 μm（150目）吸油滤网，滤网有效面积≥吸油管截面积3倍；
- 吸油管道内流速控制＜1.8 m/s；
- 吸油口浸入油箱液面200 mm以上，防止吸入空气；
- 吸油管所有接头严格密封，杜绝负压进气。
 3. 压力管路 & 泄油管
1. 压力侧配置安全阀（设定压力≤14MPa）、带阻尼压力表；
2. 系统回油加装25 μm精密过滤器，油液清洁度控制NAS 10级以内；
3. 泄油管必须单独接入油箱液面以下，禁止与回油管合并，防止背压超标损坏泵内部油封。
 五、液压油使用要求
1. 推荐油品：抗磨液压油 ISO VG32 / ISO VG68，粘度指数≥90；
2. 油温管控
   - 油温＜4℃禁止负载运行，空载低压预热至4℃以上；
   - 长期运行油温不宜超过60℃，超温需增设冷却装置；
3. 油液异常判定
   - 油液发白浑浊 → 混入空气；
   - 油液变深茶色 → 油品老化变质；
   - 油液乳化发白 → 进水；出现以上情况立即换油。
4. 换油周期
   - 新液压系统：首次运行500小时更换液压油+滤芯；
   - 常规工况：每2000运行小时或者6个月（先到为准）更换。
 六、启动、运行与停机操作规程
 （一）启动前检查
1. 检查全部管路、密封，油箱油位维持2/3以上；
2. 泵壳体预先注满液压油，手动盘轴数圈，保证内部润滑；
3. 打开吸油球阀，关闭负载油路，电机点动3～5次，排出泵内空气；
4. 核对转向：自轴端顺时针，和泵体箭头一致，禁止反转试机。
 （二）正常运行
1. 空载运行5～10分钟，监听异响、检查渗漏、温升情况；
2. 缓慢升压，逐步调节至工作压力，观察压力稳定性；
3. 日常监控指标：压力波动±0.5MPa、油温40～50℃、噪音≤75dB、泵体振动≤0.1mm；
4. E型压力补偿功能：系统压力超过调节设定值，泵自动变量卸荷。
 （三）停机步骤
1. 先卸载系统压力，关闭负载阀，再停止电机，避免液压冲击；
2. 关闭吸油球阀；
3. 长期停机：排空泵体与管路残油，做好防锈防护。
 七、维护保养规程
 日常巡检（每班/每日）
- 各处密封无外泄漏；
- 无异样啸叫、撞击噪音；
- 泵体振动≤0.1 mm；
- 油温稳定，连续温升≤25℃；
- 油箱油位充足，无吸空风险。
 定期维护计划表

运行周期	维护项目	验收标准
500 h	轴承润滑点加注 3# 锂基润滑脂	润滑充分，无干磨
1000 h	拆卸清洗吸油滤网	无堵塞、无杂质堆积
2000 h	更换液压油 + 全系统过滤器	油液清洁度达到 NAS10 级
每季度	检查轴封、O 型圈	无渗油，密封唇完好
每半年	按需拆检叶片、定子环	叶片无磨损、定子内壁无拉伤

 八、常见故障排查表

故障现象	主要诱因	处理方案
系统压力不足、压力上不去	叶片磨损卡死、压力补偿阀卡滞 / 密封损坏	拆解检修，更换叶片组件、清洗 / 更换补偿阀总成
噪音大、持续啸叫	吸油阻力大、管路进气、轴承磨损、气蚀	检查吸油管路密封性、清洗滤网、充分排气、更换轴承
油温快速升高	长期高压溢流、油品污染、冷却不足、压力调节过高	重新整定系统压力、更换液压油、检修冷却器
泵体渗漏严重	轴封老化、O 形圈破损、连接法兰螺栓松动	更换全套密封件，按力矩均匀紧固螺栓

 九、压力补偿调节器（E型）调节说明
1. 调节操作：松开锁紧螺母；顺时针旋转调节螺钉→压力升高；逆时针→压力降低；
2. 压力调节区间：
   - 低压档：1.5～7 MPa
   - 高压档：3～14 MPa
3. 压力调试完成后，务必锁紧螺母，防止运行振动造成压力漂移；
4. 禁止调节压力超过14MPa长期运行，短时峰值不可超过21MPa。
 十、安全强制注意事项
1. 严禁空转、反转、持续超压＞14MPa、超速＞1800r/min运行；
2. 杜绝吸油不足引发气蚀，气蚀会快速拉伤定子与叶片；
3. 维修更换零件优先选用不二越原厂配件，保障配合精度与寿命；
4. 系统压力未完全卸荷前，禁止拆卸高压管路、泵体，防止高压油喷射伤人；
5. 出现异响、异常升温、大量泄漏，立刻停机排查，禁止带病运行。
