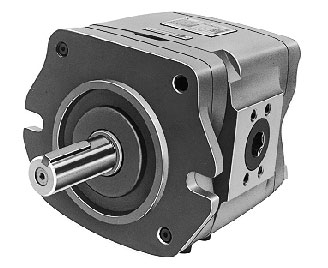

Nachi不二越 IPH-4B-10G-20 齿轮泵说明书

 一、型号说明
- IPH：不二越IP系列内啮合齿轮泵
- 4：泵规格尺寸（4号）
- B：安装形式（法兰式安装）
- 10G：理论排量 10 cm³/rev
- 20：设计编号（适用于3A/3B/4A/4B系列）
 二、技术参数
- 理论排量：10 cm³/rev
- 额定压力：25 MPa (255 bar)
- 最大工作压力：30 MPa (306 bar)
- 转速范围：500 ~ 1800 r/min
- 吸入压力：+0.02 ~ +0.3 MPa
- 使用油温：4 ~ 65 ℃
- 适用油液粘度：20 ~ 150 mm²/s
- 重量：约 10.5 kg
- 安装形式：法兰安装
 三、产品特点
1. 高压高效：采用专利轴向与径向加压结构，最高压力达30 MPa，效率优异。
2. 低噪低脉：修正渐开线短齿内啮合设计，大幅降低压力脉动与噪音。
3. 耐用长寿：耐磨材质与压力补偿结构，使用寿命长。
4. 维护简便：结构紧凑、零件少，日常维护简单。
 四、安装要求
- 安装方向：泵轴水平安装，吸油口不可朝下。
- 对中精度：泵轴与电机轴同轴度误差≤ 0.05 mm。
- 安装台架：选用高刚性材料，防止振动变形。
- 驱动方式：避免皮带轮、齿轮等对轴施加径向/轴向载荷。
 五、管路配置
- 吸油管路
  - 管径≥泵接口，减少弯头、缩短长度
  - 安装100 μm（150目）吸油滤网
  - 吸油流速< 1.8 m/s
- 压油管路
  - 安装安全阀、压力表
  - 回油管路配25 μm在线过滤器
- 油液污染度：控制在NAS 10级以内
 六、使用油液
- 推荐油种：抗磨液压油 ISO VG 32～68（粘度指数≥90）
- 油温管理
  - 启动油温＜4℃时，低压预热至4℃以上
  - 正常工作油温：4～65℃
- 油液检查：白浊=混入空气；茶色=油液劣化，需更换
 七、启动与运行
# （一）启动前
1. 检查管路、密封、油位、油质
2. 泵内注满液压油，确保润滑
3. 打开吸油阀、关闭压油阀
4. 点动电机，排出泵与管路空气
5. 确认转向与泵体箭头一致
# （二）运行中
- 稳定后缓慢开启压油阀，调至工作压力
- 监控：噪音、振动、油温、泄漏
- 异常（异响、温升、泄漏）立即停机检查
# （三）停机
1. 先关闭压油阀，再停电机
2. 关闭吸油阀，防止倒流
3. 长期停用：排净积液、防冻裂
 八、维护保养
- 日常检查：泄漏、噪音、振动、油温、油位
- 定期维护
  - 每500小时：补充润滑脂
  - 每2000小时：更换液压油
  - 每季度：拆检齿轮侧隙、泵壳磨损
- 零件更换：IPH-4系列与旧型号部分密封件不可互换
 九、注意事项
- 禁止空转、反转、超压、超速运行
- 避免吸油不足、气蚀、污染、混入水分
- 维修使用正品配件，保证性能与寿命
- 异常立即停机，严禁带病运行
