力士乐（Rexroth）AZPU系列齿轮泵的排量方法

力士乐齿轮泵AZPU系列的排量方法：

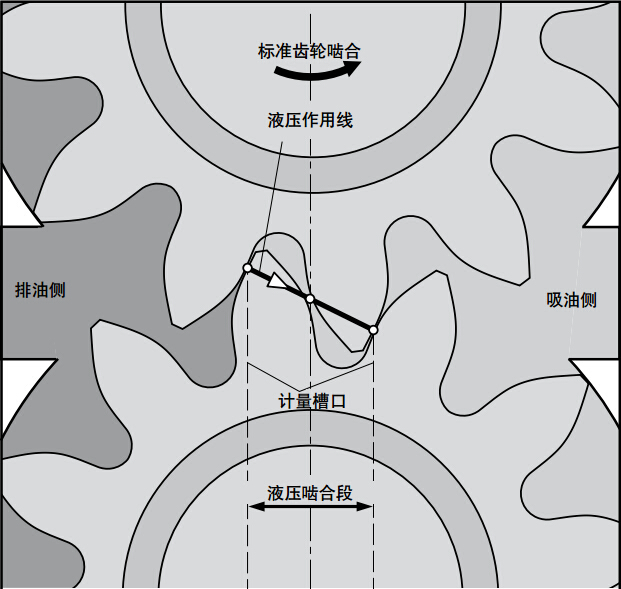

排量齿轮副的密闭区域，与传动轴的旋转方式相配合，从而形成了左图的流量特性曲线（示意性）。在标准型液压泵中，成对的齿轮每啮合一次，在这条特性曲线上就会脉动一次。在采用双齿面结构之后，这种静音泵的流量脉动降低了75% ——相应地也降低了下游系统元件上的流量脉动——新的频率等于基础频率的两倍。在这个过程中，齿轮副呈现了一个更小的后齿面齿隙，因而提供液压密封的不仅有被动齿轮的前齿面，而且还包括后齿面。通过这种方式，前、后齿面交替地产生液流排放。而且，通过调节计量槽口的形状，就可以将液压作用线扩展为标准型液压泵的一半。
力士乐AZPU系列齿轮泵的排量方法与其结构设计和工作原理密切相关。以下是对力士乐AZPU系列齿轮泵排量方法的详细解释：
一、排量方法概述
力士乐AZPU系列齿轮泵通过齿轮副的啮合与旋转，以及特定的结构设计，实现了液体的排放。排量的大小取决于齿轮的尺寸、齿数、模数以及齿宽等参数。
二、排量计算公式
力士乐Rexroth齿轮泵排量的计算需要用到的参数为排量q、齿数z、模数m、齿宽b。外啮合齿轮泵排量计算公式为：q=kzm²b，其中k为常数，取值范围在6.66~7之间。
三、排量控制方法
调节计量槽口形状：通过调节计量槽口的形状，可以改变液压作用线的位置，从而实现对排量的调节。
内部密封控制：力士乐AZPU系列齿轮泵通过补偿力实现内部密封，这些力与输出压力成正比。利用这种补偿方式，可以确保实现最优的效率，并间接影响排量。
四、排量特性
流量脉动降低：力士乐AZPU系列齿轮泵采用双齿面结构，使得流量脉动降低了75%，从而降低了下游系统元件上的流量脉动。
低噪音：该系列齿轮泵通过优化齿轮副的设计和制造工艺，降低了噪音水平，提供了更加安静的工作环境。
耐磨性：由于采用了专用的滑动轴承，形成了面接触而不是线接触的方式，从而确保了泵的出色耐磨性。
五、排量范围
力士乐AZPU系列齿轮泵的排量范围在22.5~63ml/rev之间，可以根据具体的应用需求选择合适的排量型号。
综上所述，力士乐AZPU系列齿轮泵的排量方法是通过齿轮副的啮合与旋转以及特定的结构设计来实现的。同时，通过调节计量槽口形状和内部密封控制等方法，可以实现对排量的精确调节。在选择和使用时，应根据具体的应用需求和工作环境来选择合适的型号和排量范围。
