YUKEN溢流阀EDG-01V-C-PN1N-50型号解析及技术参数

一、YUKEN溢流阀EDG-01V-C-PN1N-50概述
YUKEN（油研）EDG-01V-C-PN1N-50是一款先导式溢流阀，主要用于液压系统中控制压力稳定、防止过载及保护系统元件。其核心功能是通过调节溢流压力，确保系统压力不超过设定值，从而保障设备安全运行。

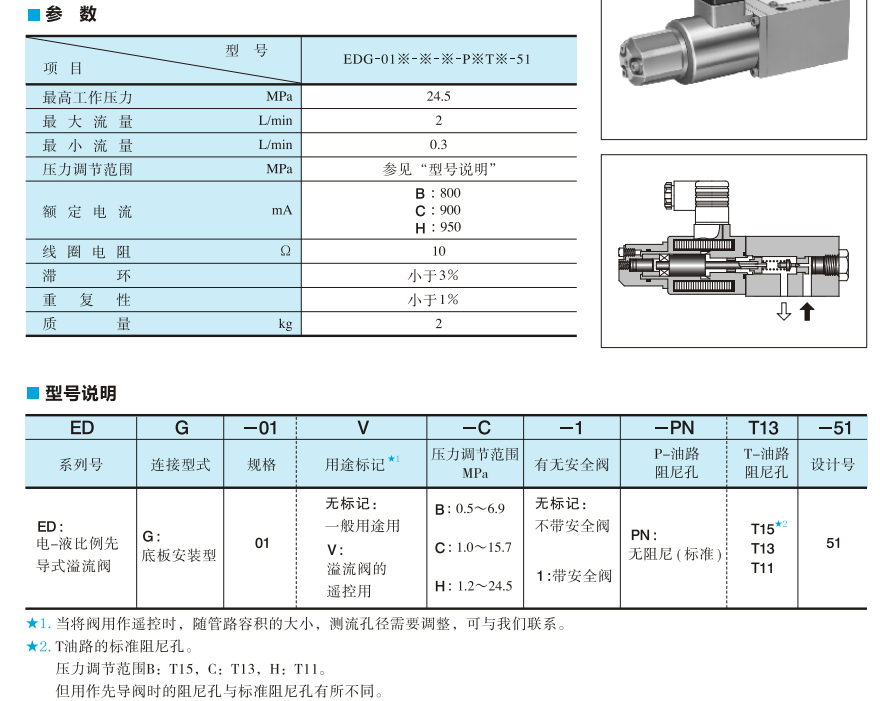

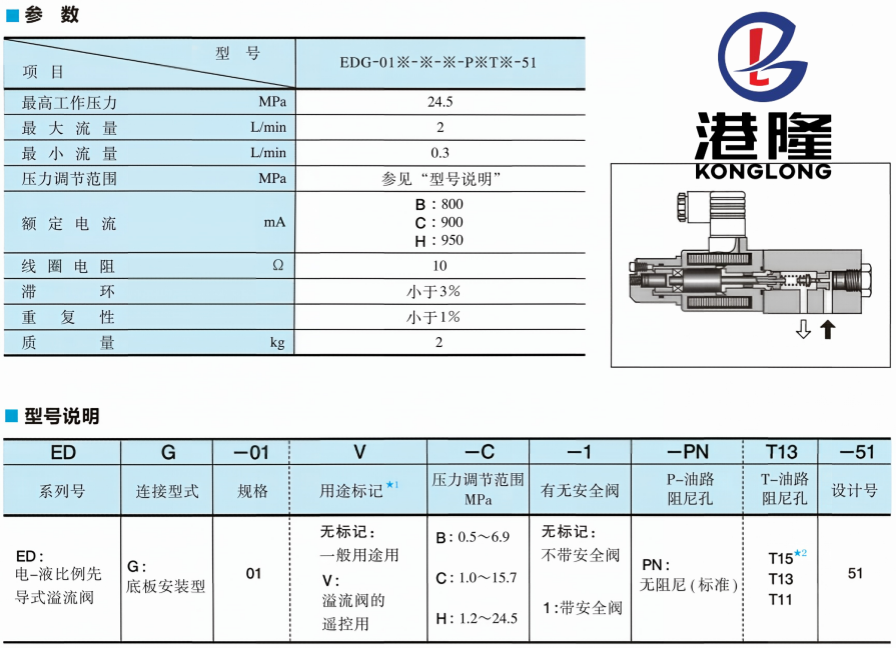

二、型号解析
EDG：系列代号，表示先导式溢流阀。
01：通径代码，通常对应DN6（6mm通径），适用于中小流量系统。
V：阀体材质或结构特征（如铸铁或特定设计）。
C：控制方式（如先导控制）。
PN1N：压力等级及接口形式（PN16表示公称压力16bar，N可能代表接口标准）。
50：调定压力值（50bar，即5MPa）。
三、技术参数
调定压力范围：50bar（可通过调节螺钉微调）。
通径：DN6（适配中小流量系统）。
压力等级：PN16（最大允许压力16bar，需结合系统实际压力选择）。
控制方式：先导式（响应灵敏，压力波动小）。
接口形式：板式安装（需匹配系统油路板接口）。
四、工作原理
先导控制：通过先导阀感知系统压力，当压力超过设定值时，先导阀开启，主阀芯上移，溢流通道打开，多余流量回流油箱。
压力调节：旋转调节螺钉可改变先导阀弹簧预紧力，从而调整溢流压力。
五、应用场景
中小流量液压系统：如小型压力机、注塑机、试验台等。
压力保护：防止系统过载或压力突变损坏元件。
压力稳定：维持系统压力恒定，提升设备精度。
六、安装与维护
安装要求：
确保油路板接口清洁，避免杂质进入。
安装方向需符合阀体标识，避免反向安装。
调试步骤：
缓慢升压至设定值，观察压力表稳定性。
微调螺钉至压力波动≤±5%。
维护建议：
定期检查密封件（如O型圈）是否老化。
清洗阀体内部，防止油泥堵塞溢流通道。
七、选型注意事项
系统压力匹配：确保调定压力（50bar）高于系统最大工作压力，但低于元件耐压极限。
流量需求：DN6通径适用于流量≤10L/min的系统，大流量需选择更大通径型号。
环境适应性：若用于高温或腐蚀性介质，需确认阀体材质及密封件耐温、耐腐蚀性。
八、常见问题与解决方案
问题现象 可能原因 解决方案
压力波动大 先导阀弹簧疲劳或油液污染 更换弹簧，清洗阀体并更换液压油
溢流口漏油 密封件损坏 更换O型圈或密封垫
调压失灵 调节螺钉松动或先导阀卡滞 重新锁紧螺钉，清洗先导阀
九、替代型号与兼容性
替代选择：若需更高压力等级，可考虑同系列EDG-01V-C-PN25N-XXX（25bar压力等级）。
兼容性：需确认油路板接口尺寸、压力等级及流量需求，避免直接替换导致系统异常。
十、总结
YUKEN EDG-01V-C-PN1N-50是一款适用于中小流量液压系统的先导式溢流阀，具有压力稳定、响应灵敏的特点。选型时需结合系统压力、流量及环境要求，安装维护需严格遵循规范，以确保其长期可靠运行。
