Parker派克PGP 系列齿轮泵产品说明及技术参数手册
发布时间：2026-10-19 11:33:57 最后更新：2026-10-19 11:44:14
1. **产品概述** — PGP 500（铝合金）/ PGP 600（铸铁）两大系列
2. **主要特点** — 压力平衡轴承座、低噪齿轮设计、集成阀组
3. **型号命名说明** — 代码字段解读表
4. **PGP 500 系列参数** — PGP 502 / 505 / 511 / 517 四种规格，含各自排量明细表
5. **PGP 600 系列参数** — 铸铁型 620/625/640
6. **工作条件** — 温度、粘度、吸口压力、清洁度等
7. **多泵组合与阀类选项**
8. **安装使用注意事项**
9. **应用领域**

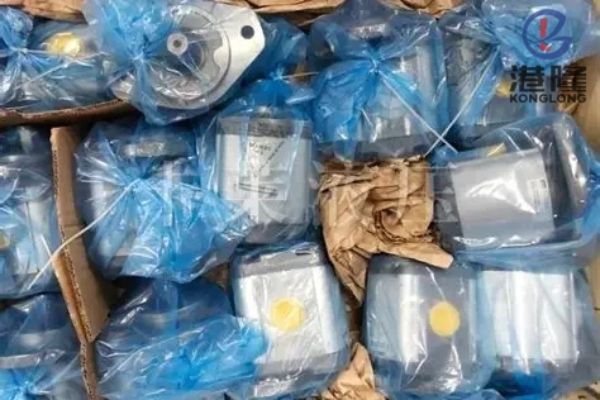

Parker PGP 系列齿轮泵
产品说明及技术参数手册
Parker Hannifin · Pump & Motor Division
1 产品概述
Parker PGP 系列齿轮泵是 Parker Hannifin 旗下泵与马达事业部（Pump & Motor Division）推出的重型外啮合定量齿轮泵产品。该系列分为两大子系列：PGP 500 系列为高强度铝合金壳体设计，PGP 600 系列为铸铁壳体设计，覆盖排量范围 0.8～70 cm³/rev，最高工作压力可达 280 bar（铝合金型）至 300 bar（铸铁型）。
PGP 系列齿轮泵采用压力平衡式轴承座、大直径轴颈轴承和优化齿轮齿形设计，具有效率高、噪声低、压力脉动小、结构紧凑可靠等特点。产品支持单联、双联及三联多泵组合，并可集成多种阀类（溢流阀、优先流量分流器、比例溢流阀等），广泛应用于行走机械、工业液压、农业机械、船舶及物料搬运设备。
2 主要特点
2.1 结构与性能特点
（1）重型铝合金壳体：PGP 500 系列采用高强度铝合金壳体，重量轻、散热好，大直径轴颈轴承提供低轴承载荷，支持高压连续运行。
（2）压力平衡轴承座：在各种工况下均能保持最高容积效率和机械效率。
（3）低噪声设计：PGP 502 采用 9 齿齿轮，PGP 505/517 采用 13 齿齿轮，PGP 511 采用 12 齿优化流量计量齿轮，有效降低压力脉动和运行噪声。
（4）压力等级高：铝合金型最高连续压力 280 bar，铸铁型（PGP 600 系列）间歇压力可达 300 bar。
（5）转速范围宽：500～5000 rpm，适配多种驱动方式。
2.2 应用灵活性
（1）安装形式多样：SAE 标准法兰、矩形法兰、穿螺栓法兰等多种国际标准安装方式。
（2）油口选择丰富：SAE 对开法兰、公制对开法兰、BSP 螺纹、UNF 螺纹及方形法兰等多种油口形式。
（3）轴伸形式多：SAE 花键、平键、锥形轴、圆柱扁尾驱动等，特殊要求可定制。
（4）多泵组合：支持双联、三联多泵串联，可分别吸油或共用吸油口。
（5）集成阀组：可内置溢流阀、优先流量分流器、比例溢流阀等多种阀件，简化系统设计。
3 型号命名说明
PGP 系列齿轮泵的型号代码由系列代号、单元类型、排量、转向、轴伸、法兰、密封、油口等字段组成。以下以典型型号为例说明：
表 3-1 PGP 系列型号代码示例说明
代码段 | 示例 | 含义说明 |
系列代号 | PGP 511 | PGP = 齿轮泵；502/505/511/517 = 铝合金壳体 4 种规格；620/625/640 = 铸铁壳体 |
单元类型 | A | A = 单联；B = 多联（双联/三联） |
排量代号 | 0160 | 4 位数字代表排量（×0.01 cm³/rev），如 0160 = 16 cm³/rev |
转向 | C | C = 顺时针（从轴端看）；A = 逆时针；B = 双向 |
轴伸形式 | A1 | SAE 花键/平键/锥形轴等多种选项，详见样本 |
安装法兰 | H2 | SAE “A” 2 螺栓法兰等多种标准法兰 |
轴封材料 | N | N = NBR 丁腈橡胶；V = FPM/FKM 氟橡胶；X = 无轴封 |
油口配置 | J4 | 方形法兰/BSP 螺纹/UNF 螺纹/对开法兰等多种组合 |
4: PGP 500 系列（铝合金壳体）技术参数
PGP 500 系列包含四种规格（Frame Size），排量从 0.8 到 70 cm³/rev，覆盖小流量到大流量需求。下表为各规格主要参数总览。
表 4-1 PGP 500 系列各规格技术参数总览
规格 | 齿轮齿数 | 排量范围(cm³/rev) | 最高连续压力(bar) | 最高间歇压力(bar) | 最高转速(rpm) | 最低转速(rpm) |
PGP 502 | 9 齿 | 0.8 ～ 7.9 | 250 | 280 | 5000 | 500 |
PGP 505 | 13 齿 | 3.0 ～ 12.0 | 250 | 280 | 4000 | 500 |
PGP 511 | 12 齿 | 6.0 ～ 33.0 | 250 | 280 | 3500 | 500 |
PGP 517 | 13 齿 | 16 ～ 70 | 230 | 280 | 3400 | 500 |
4.1 PGP 502 系列
PGP 502 为最小规格，排量 0.8～7.9 cm³/rev，9 齿齿轮设计。适用于小流量、高压工况，如精密机床、润滑系统、小型液压站。
表 4-2 PGP 502 排量规格
排量代号 | 0008 | 0012 | 0016 | 0021 | 0025 | 0033 | 0036 | 0043 | 0048 | 0058 | 0062 | 0079 |
排量(cm³/rev) | 0.8 | 1.2 | 1.6 | 2.1 | 2.5 | 3.3 | 3.6 | 4.3 | 4.8 | 5.8 | 6.2 | 7.9 |
4.2 PGP 505 系列
PGP 505 为小中型规格，排量 3.0～12.0 cm³/rev，13 齿齿轮设计。适用于行走机械、农业机械等中小流量系统。
表 4-3 PGP 505 排量规格
排量代号 | 0030 | 0040 | 0050 | 0060 | 0070 | 0080 | 0100 | 0120 |
排量(cm³/rev) | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 10.0 | 12.0 |
4.3 PGP 511 系列
PGP 511 为中型规格，排量 6.0～33.0 cm³/rev，12 齿优化流量计量齿轮，噪声更低。是 PGP 500 系列中应用最广泛的规格，支持双联/三联多泵组合及外置轴承。
表 4-4 PGP 511 排量规格
排量代号 | 0060 | 0080 | 0100 | 0110 | 0140 | 0160 | 0190 | 0230 | 0270 | 0330 |
排量(cm³/rev) | 6.0 | 8.0 | 10.0 | 11.0 | 14.0 | 16.0 | 19.0 | 23.0 | 27.0 | 33.0 |
4.4 PGP 517 系列
PGP 517 为最大铝合金规格，排量 16～70 cm³/rev，13 齿齿轮设计。适用于大流量、中高压工况，如工业液压站、行走机械主泵。
表 4-5 PGP 517 排量规格
排量代号 | 0160 | 0190 | 0230 | 0280 | 0330 | 0380 | 0440 | 0520 | 0700 |
排量(cm³/rev) | 16 | 19 | 23 | 28 | 33 | 38 | 44 | 52 | 70 |
5 : PGP 600 系列（铸铁壳体）技术参数
PGP 600 系列为铸铁衬套设计，包含 PGP 620、PGP 625 和 PGP 640 三种规格。铸铁壳体提供更高的结构强度和热稳定性，适用于更高压力、更严酷的工业工况。
表 5-1 PGP 600 系列技术参数总览
规格 | 壳体材料 | 排量范围(cm³/rev) | 最高间歇压力(bar) | 最高连续压力(bar) | 最高转速(rpm) |
PGP/PGM 620 | 铸铁 | 约 6 ～ 25 | 300 | 250 | 3000 |
PGP/PGM 625 | 铸铁 | 约 16 ～ 40 | 300 | 250 | 3000 |
PGP/PGM 640 | 铸铁 | 约 30 ～ 80 | 300 | 250 | 2500 |
注：PGP 600 系列详细排量规格及压力-流量曲线请参阅 Parker 官方样本 HY30-3300/UK。铸铁系列特别适用于高压、长时间连续运行的工业液压系统。
6 工作条件与介质要求
表 6-1 PGP 500 系列工作条件
项目 | 参数范围 |
工作介质 | 液压油 HLP（DIN 51524-2） |
工作温度 | -15 ℃ ～ +80 ℃ |
冷启动温度 | -20 ℃ ～ -15 ℃（转速 ≤ 1500 rpm，低压运行） |
工作粘度 | 8 ～ 1000 mm²/s（推荐 20～100 mm²/s） |
冷启动粘度 | 1000 ～ 2000 mm²/s（p ≤ 10 bar，n ≤ 1500 rpm） |
环境温度 | -40 ℃ ～ +70 ℃ |
吸口压力 | 工作范围 0.8～2 bar（绝对压力）；最低 0.5 bar（短时无载） |
压力上升率 | 最大 3000 bar/s |
油液清洁度 | ISO 4406 19/17/13 |
转向 | 顺时针 / 逆时针 / 双向（511 支持双向） |
7 多泵组合与阀类选项
7.1 多泵组合
PGP 系列支持双联和三联多泵串联组合。各联可采用独立吸油口（Separate inlets）或共用吸油口（Common inlet）。多泵组合时，最大载荷由各泵联同时加载的扭矩之和决定，需在样本轴载荷额定值范围内选用。
7.2 可选集成阀类
（1）单溢流阀 / 带防气蚀溢流阀；
（2）交叉溢流阀（Cross Port Relief Valves），适用于马达工况；
（3）比例电磁溢流阀；
（4）优先流量分流器（Priority Flow Divider），带负载敏感或固定流量型；
（5）转速传感器。
8 安装与使用注意事项
（1）驱动方式：推荐采用弹性联轴器直接驱动，避免泵轴承受径向力或轴向力；如需承受轴向外载荷，必须选配外置轴承（Outboard Bearing）。
（2）转向确认：安装前务必确认泵的旋转方向与驱动电机一致；泵仅允许在标注的转向下工作。
（3）吸油管路：吸油管路应短而直，管径足够大，连接处密封可靠，防止吸入空气；吸口流速建议控制在合理范围内。
（4）油液清洁：严格按照 ISO 4406 19/17/13 控制油液污染度，定期更换滤芯。
（5）启动：首次启动或长期停机后启动前，应向泵壳内注满工作油液，点动确认转向正确后再正式运行。
（6）压力限制：连续工作压力不得超过额定连续压力；间歇压力不得超过样本规定的最高间歇压力。
（7）温度控制：连续运行油温建议控制在 60 ℃ 以内，高温会显著缩短密封件和油液寿命。
9 典型应用领域
（1）行走机械：叉车、装载机、挖掘机辅助油路、滑移转向装载机。
（2）农业机械：拖拉机液压系统、联合收割机、喷灌设备。
（3）工业液压：机床液压站、压力机、注塑机辅助回路。
（4）物料搬运：升降平台、堆高车、输送机。
（5）船舶与海事：甲板机械、舵机辅助系统。
（6）润滑系统与冷却系统：小排量 PGP 502 可用于集中润滑和冷却循环。
注：本文档数据整理自 Parker Hannifin 官方样本 HY30-3300/UK（Heavy-duty Pumps and Motors Series PGP, PGM）。具体选型时请以最新版官方样本为准，特殊工况请联系当地 Parker 办事处。
