TOKIMEC（TOKYO‑KEIKI东京计器）变量柱塞泵样本规格参数

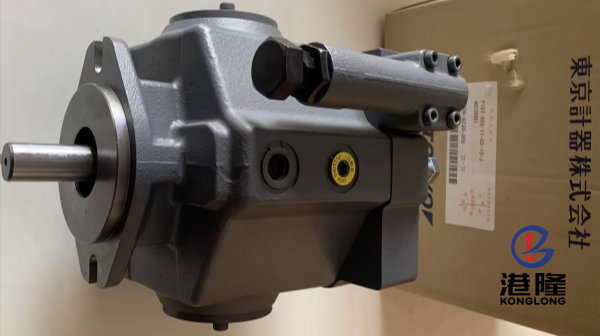

TOKIMEC（TOKYO‑KEIKI东京计器）变量柱塞泵
> 原品牌TOKIMEC东机美，现统一叫**TOKYO‑KEIKI东京计器**，主流两大变量柱塞泵系列：**P**\*\*V(M)通用低噪音系列、**PH**高压大流量系列。
 一、P**V(M)系列（通用低噪音变量柱塞泵，工业机床、注塑机主力）
> 控制方式：压力补偿C、负载敏感LS、多级压力MC、电控ED，支持双联泵；额定压力21‑25MPa，峰值31.5MPa，最高转速1800r/min

型号	最大排量 cm³/r	额定压力 MPa	间歇峰值 MPa	最高转速 rpm	重量 (法兰安装) kg
P16V(M)	16	21	25	1800	16
P21V(M)	21	21	25	1800	18
P31V	31	21	25	1800	23
P40V	40	21	25	1800	37
P70V	70	21	25	1800	63
P100V	100	21	25	1800	91
P130V	130	21	25	1800	112

型号编码示例：`P16VMR‑10‑CMC‑20‑S121B‑J`
- P16VM：泵本体规格；R：轴端看右旋；10：设计编号；CMC：压力补偿控制；20：安装版本；S121B：接口；J：密封材质
 二、PH系列高压变量柱塞泵（注塑/压铸/液压机，大功率）
> 控制：CH压力补偿、CGH远程、CVH负载敏感、TL/TH扭矩限制、EDHS电控压力流量；间歇压力仅允许周期**10%以内短时使用**

型号	最大排量 cm³/r	额定压力 MPa	间歇压力 MPa	最高转速 rpm	法兰重 kg	脚架重 kg
PH56	56	28	30	1800	48	56
PH80	80	28	30	1800	60	70
PH100	100	28	30	1800	85	95
PH130	130	28	30	1800	109	120
PH170	170	21	22.5	1800	120	130

> PH系列电控EDHS：指令DC0‑10V；10V对应最大流量/21MPa压力；最小可调压力0.3MPa。
 三、通用技术条件（P**V / PH）
1. 液压油：矿物液压油ISO‑VG32/46/68；粘度推荐20‑100mm²/s；油温‑10～+80℃，最佳40‑50℃；水乙二醇、磷酸酯需选对应特殊版本泵
2. 旋转方向：R‑顺时针（轴端看）；L‑逆时针
3. 容积效率≥94%；PH系列总效率可达90%；P**V系列21MPa/1800rpm噪音约68.5dB(A)
4. 最低转速：600rpm（低于会造成吸油不足，容积效率大幅下降）
 四、样本PDF获取说明
官方原版样本：
1. P**V(M)低噪音柱塞泵样本 a4.pdf；PH系列样本 a1.pdf；选型总目录a0.pdf（东京计器日本官网液压栏目）
2. 国内代理商可提供中文翻译版样本，含外形安装尺寸、控制原理图、性能曲线、型号完整编码表。
> 本表格为公开样本整理，**实际选型务必核对原厂PDF样本，不同版本后缀（‑10‑/‑11‑/‑20‑）参数、安装尺寸会有差异**。
 五、常见完整型号举例
- P系列：`P31VFR‑20‑CMC‑10‑J`、`P70V‑LS‑22‑G10‑J`、`P100V‑C‑20‑S138‑J`
- PH系列：`PH100‑CH‑10‑R‑11`、`PH80‑EDHS2‑10‑R‑11`、`PH130‑CVH‑10‑L‑11`
