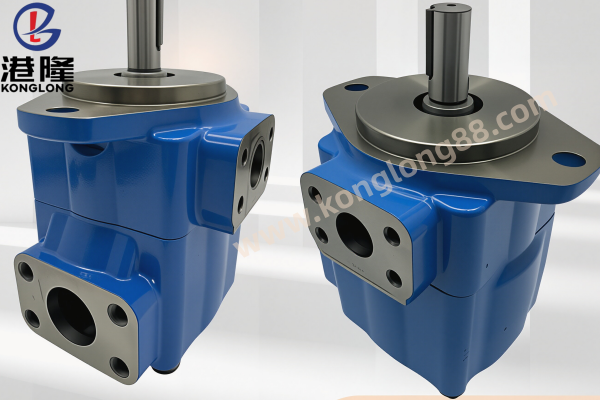

VICKERS（伊顿威格士）V系列 定量子母叶片泵Intravane

> 说明：行业俗称20V/25V/35V/45V为标准V系列工业子母叶片泵；V10/V20属于小型平衡叶片泵（非标准子母结构，注意区分）；另有双联型号：2520V、3520V、3525V、4520V、4525V、4535V。
 一、结构核心特点
1. 子母叶片(Intravane)专利结构，12叶片；油压推动子叶片紧贴定子，自动补偿磨损，高压容积效率高
2. 双向液压平衡，转子无径向载荷，轴承寿命长
3. 插装式机芯(Cartridge Kit)，不用拆解泵壳体即可更换机芯，维修简便
4. 流量脉动小、低噪音，适合机床、注塑、液压站、压力机等室内工业设备
 二、通用工况参数（全系列）
- 推荐介质：ISO VG32/VG46抗磨液压油
- 油温：0～65℃；冷启动最低-20℃
- 粘度适用：16～100 mm²/s
- 进口真空度：≥-0.05bar（5inHg）；入口压力最大1.4bar
- 旋转方向：R顺时针（标准）/L逆时针（可改配油盘实现）
- 密封标配：丁腈NBR；可选氟橡胶FKM高温型
 三、单联V系列（20V / 25V / 35V / 45V）规格

机型	几何排量 cm³/r（可选排量）	连续工作压力	峰值压力	标准转速	最高允许转速	净重
20V	7.4、10.4、13.8、17.2、19.4、23.4、27.4、30.3、34.8、41.3	207 bar (3000 psi)	241 bar (3500 psi)	1800 rpm	2800 rpm	12 kg
25V	17.0、21.2、25.4、29.6、33.8、38.0、42.2	207 bar (3000 psi)	241 bar (3500 psi)	1800 rpm	2400 rpm	16.3 kg
35V	33.1、37.7、42.3、46.9、51.5、56.1、60.7、67.2	172 bar (2500 psi)	193 bar (2800 psi)	1800 rpm	2400 rpm	23.1 kg
45V	64.7、73.2、81.7、90.2、98.7、107.2、115.7、134.4	172 bar (2500 psi)	193 bar (2800 psi)	1800 rpm	2200 rpm	34 kg

> ️压力区分重点：
> 20V、25V高压型：持续207bar；35V、45V标准持续172bar，不要长期超压使用。
 四、进出口油口规格（SAE法兰）
- 20V：吸油SAE1-1/4"；压力油SAE1"
- 25V：吸油SAE1-1/2"；压力油SAE1-1/4"
- 35V：吸油SAE2"；压力油SAE1-1/2"
- 45V：吸油SAE2-1/2"；压力油SAE2"
轴伸标配：平键轴；可选SAE渐开线花键。安装标准：SAE A型止口法兰（180法兰）。
 五、型号编码解读（示例：25V-21A-1A-22R）
`25V` 机型规格
`21` = 排量代码 → 21.2 cm³/r
`A` 油口角度（进出油口相对角度）
`1A` 轴伸形式/法兰规格
`22` 设计版本（22系列最新工业版）
`R` 旋转方向R=顺时针，L=逆时针
 六、常见双联泵组合（子母叶片双联）
2520V（25V+20V）、3520V（35V+20V）、3525V（35V+25V）、4520V、4525V、4535V
双联适合大小泵双回路、快慢速系统，单电机驱动两套油路。
 七、易混淆区分（采购必看）
1. V10 / V20：小型平衡式叶片泵 无子母结构，压力偏低，不要和20V混淆
2. VQ / VQH / VMQ：新一代高压加强版子母叶片泵，参数更高，属于升级系列
3. 20V≠V20：完全两种泵，机芯、安装尺寸、压力不能互换
 八、流量简易估算公式
有效流量(L/min)≈ 排量(cm³/r) × 转速(rpm) ÷1000 ×容积效率（0.90~0.93）
举例：25V-21，1800rpm

理论流量=21×1800÷1000=37.8 L/min；实际输出≈34~35 L/min
