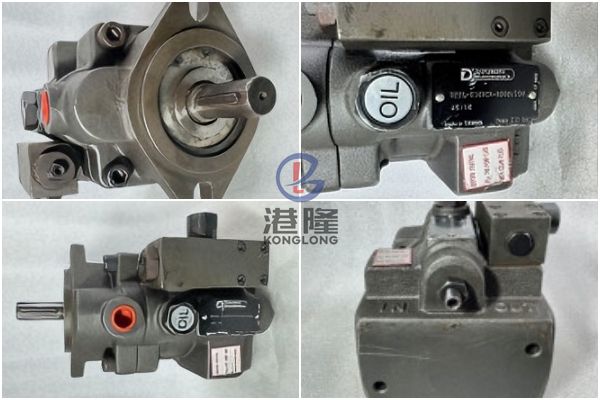

Duplomatic迪普马VPPL系列柱塞泵的控制类型,型号及参数

迪普马VPPL系列为中压开式回路斜盘式轴向变量柱塞泵，共**4大类控制类型**，覆盖**7种排量（8–100 cm³/rev）**，以下为完整控制类型、型号规则与核心参数。
一、VPPL系列基础参数（全系列通用）
- 排量：**008/016/022/036/046/070/100 cm³/rev**
- 连续压力：**210 bar**（008–046）；**280 bar**（070/100）
- 峰值压力：**280 bar**（008–046）；**315 bar**（070/100）
- 转速：最高**2000 rpm**（008–046）；**1800 rpm**（070/100）
- 旋转方向：顺时针（轴端观察）
- 安装：SAE J744 2孔法兰，平键轴
二、控制类型总览（4大类，含细分型号）
 1. PC* 直动压力控制（基础恒压）
- **PC5**（适配：008/016/022/036/046）
  - 调节范围：**30–210 bar**
  - 调节精度：每圈≈**69 bar**
  - 典型型号：**VPPL-036PC5-R00S/10N**
- **PC6**（适配：070/100）
  - 调节范围：**30–280 bar**
  - 调节精度：每圈≈**78 bar**
  - 典型型号：**VPPL-100PC6-R00S/10N**
- 功能：手动调节，恒压输出，按负载自动调流量
 2. PCR 远程压力控制（远程调压）
- 适配：**全系列（008–100）**
- 调节范围：**20–210 bar**（008–046）；**20–280 bar**（070/100）
- 远程口X流量：≈**1.5 L/min**，管路≤**2m**
- 典型型号：**VPPL-046PCR-R00S/10N**、**VPPL-070PCR-R00S/10N**
- 功能：通过外部先导阀远程设定压力，无需现场调节
 3. PQC 压力+流量控制（负载敏感/节能）
- 适配：**全系列（008–100）**
- 压力调节：**11–190 bar**（008–046）；**13–230 bar**（070/100）
- 压差调节：**15–28 bar**（固定）
- 最小工作压力：**15 bar**
- 典型型号：**VPPL-036PQC-R00S/10N**、**VPPL-100PQC-R00S/10N**
- 功能：按负载需求精准供流，大幅节能，适合多执行器系统
 4. PCX* 带外部控制装置（电气卸荷/比例调压）
- **PCX5**（适配：008/016/022/036/046）
  - 调节范围：**20–210 bar**
  - 典型型号：**VPPL-046PCX5-R00S/10N**
- **PCX6**（适配：070/100）
  - 调节范围：**20–280 bar**
  - 典型型号：**VPPL-070PCX6-R00S/10N**
- 功能：
  - 电气卸荷：配**DS3-SA2**电磁阀，断电=零排量/20bar，通电=最大排量
  - 比例调压：配**PRED3**比例阀，实现**0–10V/4–20mA**无级电控压力
三、型号编码规则（以 VPPL-046PCR-R00S/10N 为例）
1. **VPPL**：系列代号（中压轴向变量柱塞泵）
2. **046**：排量（46 cm³/rev）
3. **PCR**：控制类型（远程压力控制）
4. **R**：旋转方向（R=顺时针）
5. **00**：安装法兰（00=SAE 2孔）
6. **S**：油口形式（S=SAE法兰+BSP泄油）
7. **10N**：密封（10=NBR，适配矿物油）
四、控制类型–排量–压力对照表
| 控制类型 | 适配排量 | 压力调节范围(bar) | 核心功能 |
|:--- |:--- |:--- |:--- |
| **PC5** | 008/016/022/036/046 | 30–210 | 基础直动恒压 |
| **PC6** | 070/100 | 30–280 | 大排量高压恒压 |
| **PCR** | 全系列 | 20–210/280 | 远程压力设定 |
| **PQC** | 全系列 | 11–190/13–230 | 负载敏感+节能 |
| **PCX5** | 008–046 | 20–210 | 电气卸荷/比例调压 |
| **PCX6** | 070/100 | 20–280 | 电气卸荷/比例调压 |
五、常见完整型号示例
- 基础恒压：**VPPL-016PC5-R00S/10N**、**VPPL-070PC6-R00S/10N**
- 远程控制：**VPPL-022PCR-R00N/10N**、**VPPL-100PCR-R00S/10N**
- 负载敏感：**VPPL-036PQC-R00S/10N**、**VPPL-046PQC-R00S/10N**
- 电气控制：**VPPL-046PCX5-R55S/11N000**、**VPPL-070PCX6-R00S/10N**
