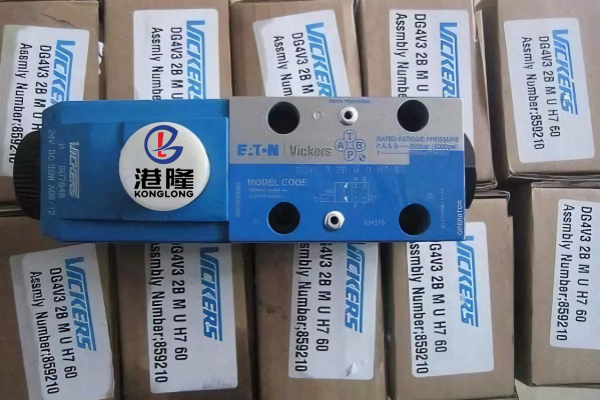

Vickers威格士DG4V系列液压电磁阀详解，型号大全

          Vickers威格士DG4V系列是**高压湿式电磁换向阀**，作为液压系统核心控制元件，用于精确控制流体方向、通断与流量，广泛应用于工业与移动液压领域，以**高性能、高可靠性、响应迅速**著称。
# 一、产品核心概述
DG4V系列属于**滑阀式方向控制阀**，采用**湿式电磁铁**设计，具有以下关键特性：
| 特性 | 说明 |
|------|------|
| 工作原理 | 电磁力驱动阀芯移动，改变阀口通断状态，实现流体换向；断电时由弹簧复位或保持位置 |
| 电磁铁类型 | 湿式电枢设计，电枢浸泡在液压油中，散热好、寿命长、噪音低 |
| 核心优势 | 高压承受能力、低泄漏、快速响应、结构紧凑、维护便捷 |
| 安装方式 | 板式安装，符合ISO 4401/CETOP标准，便于集成与更换 |
# 二、型号分类与规格
 1. 基本型号体系
DG4V系列按尺寸与流量分为多个子系列，适配不同系统需求：
| 型号 | 尺寸规格 | 额定流量 | 最大工作压力(P/A/B口) | 适用场景 |
|------|----------|----------|------------------------|----------|
| DG4V-3(60) | ISO 4401 size 03 (CETOP 3) | 40 L/min (10.5 USgpm) | 350 bar (5000 psi) | 小型工业机械、精密设备 |
| DG4V-5 | ISO 4401 size 05 (CETOP 5) | 80 L/min (21 USgpm) | 350 bar (5000 psi) | 中型液压系统、工程机械 |
| DG4V-7 | ISO 4401 size 07 (CETOP 7) | 160 L/min (42 USgpm) | 315 bar (4570 psi) | 大型液压系统、重型设备 |
| DG4V4-01 | 特殊规格 | 115 L/min (30 USgpm) | 315 bar (4570 psi) | 工业自动化生产线 |
 2. 型号编码规则（示例：DG4V-3-6C-M-U-H7-60）
| 代码段 | 含义 | 可选参数 |
|--------|------|----------|
| DG4V | 威格士电磁换向阀系列标识 | - |
| 3 | 尺寸规格（3=size 03） | 3,5,7等 |
| 6C | 阀芯类型与中位机能 | 6C(弹簧对中)、2C(弹簧复位)、0C(无弹簧定位)等 |
| M | 安装接口标准 | M(ISO 4401)、其他特殊接口 |
| U | 密封材料 | U(NBR丁腈橡胶)、V(Viton氟橡胶)等 |
| H7 | 电磁铁型号与电压 | H7(DC24V)、K7(AC220V)等 |
| 60 | 设计版本 | 60(标准型)、20(特殊型)等 |
# 三、核心技术优势
1.  **高压性能**：P/A/B口最高耐压达**350 bar(5000 psi)**，T口最高耐压达**210 bar(3000 psi)**，适配高压液压系统
2.  **低泄漏设计**：精密阀芯配合与优质密封件，内泄漏量极小，系统效率高
3.  **快速响应**：标准型号响应时间约**10-20 ms**，可选柔合换向(Soft Shift)版本，实现平滑加速/减速，减少冲击与噪音
4.  **环境适应性**：
    - 温度范围：-20°C至+80°C
    - 防护等级：部分型号达IP69K，适配恶劣工况
    - 兼容多种液压油（矿物油、水-乙二醇等）
5.  **模块化设计**：支持SystemStak™集成方案，可与多通径底板组合，降低系统复杂度与成本
# 四、应用领域
DG4V系列凭借通用性与可靠性，覆盖以下关键行业：
| 应用领域 | 典型设备 | 控制功能 |
|----------|----------|----------|
| 工业自动化 | 注塑机、机床、压力机 | 执行机构精确定位、压力控制 |
| 工程机械 | 挖掘机、装载机、起重机 | 工作装置动作控制、复合动作协调 |
| 农业机械 | 收割机、拖拉机 | 液压系统换向、辅助功能控制 |
| 冶金设备 | 轧机、压力机 | 大流量高精度控制、快速响应 |
| 船舶海洋 | 船舶液压系统、海洋平台设备 | 恶劣环境下稳定控制 |
# 五、常见配置与功能选项
1.  **控制方式**：
    - 单电磁铁（弹簧复位）：断电自动回到初始位置
    - 双电磁铁（弹簧对中/无弹簧定位）：双向控制，可保持中位或特定位置
2.  **阀芯机能**：
    - 中位机能：O型（全封闭）、Y型（半封闭）、H型（全开放）等，适配不同系统需求
    - 可选带节流器设计，用于流量调节与缓冲
3.  **电磁铁选项**：
    - 电压规格：DC 12V/24V、AC 110V/220V
    - 防护等级：IP65/IP67/IP69K
    - 连接器类型：DIN 43650、Deutsch等
# 六、安装与维护要点
1.  **安装规范**：
    - 严格遵循ISO 4401/CETOP安装标准，确保密封面清洁无损伤
    - 安装扭矩：NG6阀体15-20 Nm，NG10阀体20-25 Nm，避免泄漏与变形
    - 液压油清洁度：推荐使用**10 μm以下**过滤精度油滤，防止阀芯卡滞
2.  **维护建议**：
    - 定期更换液压油（≤5000小时），保持油液清洁度
    - 检查电磁铁绝缘性与电压稳定性，防止线圈烧毁
    - 发现泄漏及时检查密封件，必要时更换原厂配件
    - 长期停用前，清洁系统并注油保护
# 七、常见故障与排除
| 故障现象 | 可能原因 | 排除方法 |
|----------|----------|----------|
| 阀芯卡滞 | 油液污染、异物进入、油温异常 | 清洗阀体、更换高精度滤芯、检查油温控制 |
| 电磁铁烧毁 | 电压不稳、绝缘损坏、过载 | 检查电源、更换线圈、确保散热良好 |
| 泄漏超标 | 密封件磨损、安装不当、阀体变形 | 更换密封件、重新安装并控制扭矩、检查阀体 |
| 响应迟缓 | 油压不足、电磁铁功率下降、阻尼过大 | 检查供油系统、更换电磁铁、调整节流器 |
# 总结
Vickers DG4V系列以**高压性能、精确控制、长寿命**为核心优势，是液压系统方向控制的优选方案。选型时需结合系统压力、流量、控制需求与环境条件，选择适配型号与配置，确保系统高效稳定运行。目前Danfoss丹佛斯持续提供该系列产品支持与技术服务，保障用户使用体验。

DG4V-3-0AL-M-U-B6-60 DG4V-3-24A-M-U-HL7-60 DG4V-3-24AL-M-U-C6-60 DG4V-3-2AJ-M-A-H7-60 DG4V-3-2AJ-M-B-H7-60 DG4V-3-2AJ-M-C-H7-60 DG4V-3-2AJ-M-D-H7-60 DG4V-3-2AJ-M-DJ-H7-60 DG4V-3-2AJ-M-G-H7-60 DG4V-3-2AJ-M-H-H7-60 DG4V-3-2AJ-M-P-H7-60 DG4V-3-2AJ-M-U-H7-60 DG4V-3-2AL-M-U-HL7-60 DG4V-3-2B-M-A-H7-60 DG4V-3-2B-M-B-H7-60 DG4V-3-2B-M-C-H7-60 DG4V-3-2B-M-D-H7-60 DG4V-3-2B-M-DJ-H7-60 DG4V-3-2B-M-G-H7-60 DG4V-3-2B-M-H-H7-60 DG4V-3-2B-M-P-H7-60 DG4V-3-2B-M-U-H7-60 DG4V-3-2BLH-M-U-H7-60 DG4V-3-2C-03-M-U-H7-60 DG4V-3-2C-06-M-U-H7-60 DG4V-3-2C-08-M-U-H7-60 DG4V-3-2C-10-M-U-H7-60 DG4V-3-2C-13-M-U-H7-60 DG4V-3-2C-15-M-U-H7-60 DG4V-3-2C-23-M-U-H7-60 DG4V-3-2C-L3-M-U-H7-60 DG4V-3-2C-M-A-H7-60 DG4V-3-2C-M-AMP-H7-60 DG4V-3-2C-M-B-H7-60 DG4V-3-2C-M-C-H7-60 DG4V-3-2C-M-D-H7-60 DG4V-3-2C-M-DEUTSCH-H7-60 DG4V-3-2C-M-DIN-H7-60 DG4V-3-2C-M-DJ-H7-60 DG4V-3-2C-M-F-H7-60 DG4V-3-2C-M-FPA3-H7-60 DG4V-3-2C-M-FPA5-H7-60 DG4V-3-2C-M-FPB-H7-60

DG4V-3-2C-M-G-H7-60 DG4V-3-2C-M-H-H7-60 DG4V-3-2C-M-KU-H7-60 DG4V-3-2C-M-P-H7-60 DG4V-3-2C-M-SP1-H7-60 DG4V-3-2C-M-SP2-H7-60 DG4V-3-2C-M-U-B2-60 DG4V-3-2C-M-U-B6-60 DG4V-3-2C-M-U-C2-60 DG4V-3-2C-M-U-D2-60 DG4V-3-2C-M-U-D8-60 DG4V-3-2C-M-U-H2-60 DG4V-3-2C-M-U-H6-60 DG4V-3-2C-M-U-H7-60 DG4V-3-2C-M-U-V-7-60 DG4V-3-2C-M-X6-1-H2-60 DG4V-3-2C-M-X6-1-H6-60 DG4V-3-2C-M-X6-1-H7-60 DG4V-3-2C-M-X6-2-H2-60 DG4V-3-2C-M-X6-2-H6-60 DG4V-3-2N-M-A-H7-60 DG4V-3-2N-M-B-H7-60 DG4V-3-2N-M-C-H7-60 DG4V-3-2N-M-D-H7-60 DG4V-3-2N-M-DJ-H7-60 DG4V-3-2N-M-G-H7-60 DG4V-3-2N-M-H-H7-60 DG4V-3-2N-M-P-H7-60 DG4V-3-2N-M-U-H7-60 DG4V-3-6BL-H-MU-H7-60 DG4V-3-6C-03-M-U-H7-60 DG4V-3-6C-06-M-U-H7-60 DG4V-3-6C-08-M-U-H7-60 DG4V-3-6C-10-M-U-H7-60 DG4V-3-6C-13-M-U-H7-60 DG4V-3-6C-15-M-U-H7-60 DG4V-3-6C-23-M-U-H7-60 DG4V-3-6C-M-A-H7-60 DG4V-3-6C-M-AMP-H7-60 DG4V-3-6C-M-B-H7-60 DG4V-3-6C-M-C-H7-60 DG4V-3-6C-M-D-H7-60 DG4V-3-6C-M-DEUTSCH-H7-60

DG4V-3-6C-M-DIN-H7-60 DG4V-3-6C-M-DJ-H7-60 DG4V-3-6C-M-F-H7-60 DG4V-3-6C-M-FTWL-H7-60 DG4V-3-6C-M-G-H7-60 DG4V-3-6C-M-H-H7-60 DG4V-3-6C-M-P-H7-60 DG4V-3-6C-M-P2-V-7-56 DG4V-3-6C-M-U-C6-60 DG4V-3-6C-M-U-D6-60 DG4V-3-6C-M-U-H7-60 DG4V-3-6C-M-X6-1-H2-60 DG4V-3-6C-M-X6-1-H7-60 DG4V-3-6C-M-X6-2-H2-60 DG4V-3-6C-M-X6-2-H7-60 DG4V-3-7A-M-U-H7-60 DG4V-3S-2A-M-X2-H4-60 DG4V-3S-2B-M-FJ-60 DG4V-3S-2B-M-FW-60 DG4V-3S-2C-M-A-H4-60 DG4V-3S-2C-M-B-H4-60 DG4V-3S-2C-M-C-H4-60 DG4V-3S-2C-M-D-H4-60 DG4V-3S-2C-M-DJ-H4-60 DG4V-3S-2C-M-F-H7-60 DG4V-3S-2C-M-FJ-60 DG4V-3S-2C-M-FW-60 DG4V-3S-2C-M-FW-B5-60 DG4V-3S-2C-M-G-H4-60 DG4V-3S-2C-M-H-H4-60 DG4V-3S-2C-M-P-H4-60 DG4V-3S-2C-M-U-H4-60 DG4V-3S-2C-M-U-H5-60 DG4V-3S-2C-M-U-H6-60 DG4V-3S-2C-M-U-H7-60 DG4V-3S-2C-M-X2-H4-60 DG4V-3S-2C-M-X6-1-H4-60 DG4V-3S-2C-M-X6-2-H4-60 DG4V-3S-2N-M-FJ-60 DG4V-3S-2N-M-FW-60 DG4V-3S-6C-M-F-H7-60 DG4V-3S-6C-M-FJ-60 DG4V-3S-6C-M-FW-60

DG4V-3S-6C-M-U-H4-60 DG4V-3S-6C-M-U-H7-60 DG4V-5-2C-M-A-H5-20 DG4V-5-2C-M-B-H5-20 DG4V-5-2C-M-C-H5-20 DG4V-5-2C-M-D-H5-20 DG4V-5-2C-M-DJ-H5-20 DG4V-5-2C-M-G-H5-20 DG4V-5-2C-M-H-H5-20 DG4V-5-2C-M-P-H5-20 DG4V-5-2C-M-U-H5-20 DG4V-5-2C-M-X6-1-H5-20 DG4V-5-2C-M-X6-2-H5-20 DG4V-5-2GJ-M-A-H7-22 DG4V-5-2GJ-M-B-H7-22 DG4V-5-2GJ-M-C-H7-22 DG4V-5-2GJ-M-D-H7-22 DG4V-5-2GJ-M-DJ-H7-22 DG4V-5-2GJ-M-G-H7-22 DG4V-5-2GJ-M-H-H7-22 DG4V-5-2GJ-M-P-H7-22 DG4V-5-2GJ-M-U-H7-22 DG4V-5-6C-M-A-H5-20 DG4V-5-6C-M-B-H5-20 DG4V-5-6C-M-C-H5-20 DG4V-5-6C-M-D-H5-20 DG4V-5-6C-M-DJ-H5-20 DG4V-5-6C-M-G-H5-20 DG4V-5-6C-M-H-H5-20 DG4V-5-6C-M-P-H5-20 DG4V-5-6C-M-U-C6-20 DG4V-5-6C-M-U-H5-20 DG4V-5-6C-M-X6-1-H5-20 DG4V-5-6C-M-X6-2-H5-20 DG4V-5S-2CJ-M-A-H5-13 DG4V-5S-2CJ-M-B-H5-13 DG4V-5S-2CJ-M-C-H5-13 DG4V-5S-2CJ-M-D-H5-13 DG4V-5S-2CJ-M-DJ-H5-13 DG4V-5S-2CJ-M-G-H5-13 DG4V-5S-2CJ-M-H-H5-13 DG4V-5S-2CJ-M-P-H5-13 DG4V-5S-2CJ-M-U-H5-13
