Parker Denison派克丹尼逊PV系列轴向柱塞式变量液压泵

派克丹尼逊PV系列轴向柱塞式变量液压泵
 一、产品概述
Parker Denison PV系列是开式回路专用轴向柱塞式变量液压泵，以压力补偿(恒压)变量为基本控制功能，采用9柱塞斜盘式设计，具有低流量脉动、高效率和低噪音特性。该系列泵结构坚固，经过有限元分析优化，适用于高压和有变量要求的工业及移动液压领域，可提供可靠的液压动力，提高机器运行效率并减少维修工作量。
PV系列包括标准PV型号和带后驱动及侧面油口配置的PVT派生系列，还可与其他泵组合成PV/GP或PV/PV双联泵，满足多样化系统需求。
 二、核心特点
| 特点 | 详细说明 |
|------|----------|
| 高压能力 | 额定压力最高达350 bar (5000 psi)，尖峰压力420 bar (6000 psi)，部分型号连续额定压力240-280 bar |
| 低噪音设计 | 9柱塞设计+预压缩容积技术，优化配流盘，噪音等级<75 dB(A)，坚固的FEM优化泵体结构进一步降低噪声 |
| 高效率表现 | 额定工况下容积效率≥95%，机械效率高，能耗低 |
| 多种控制方式 | 提供压力补偿、带遥控口压力补偿、负载传感、扭矩限定(恒功率)等多种变量控制选项 |
| 通轴传动能力 | 支持100%标称扭矩的通轴传动，可串联其他泵或液压马达，节省安装空间 |
| 高互换性 | 符合SAE和VDMA-24560标准，支持公制/SAE 4孔法兰，可方便替代其他常用液压泵 |
| 灵活安装 | 可在任何安装姿态下工作，标准花键和平键两种轴伸可选 |
| 快速响应 | 变量响应时间短，回至零排量约50 ms，变量至全排量约120 ms |
 三、技术参数

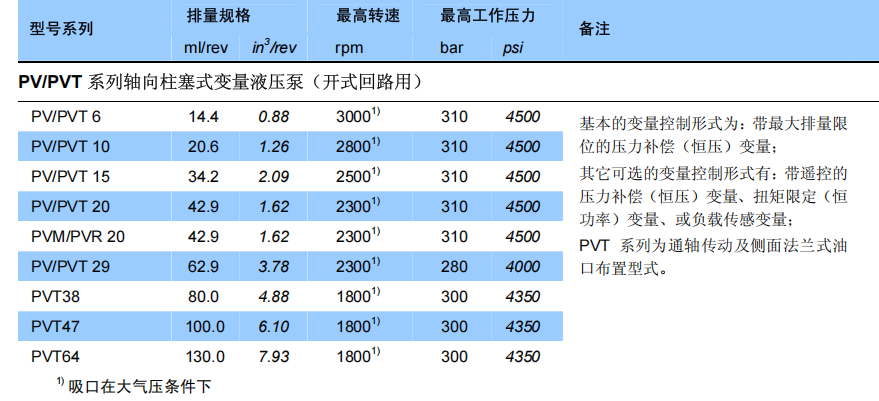

 1. 基本参数
| 参数 | 范围 | 备注 |
|------|------|------|
| 排量范围 | PV系列：14.4-61.9 ml/rev<br>PVplus系列：16-270 ml/rev | PV6:14.4, PV10:20.6, PV15:34.2, PV20:42.9, PV29:61.9 ml/rev |
| 工作压力 | 连续额定：207-350 bar<br>尖峰压力：280-420 bar | PV29:207 bar(连续)/280 bar(尖峰)，PVT38/47/64:280 bar(连续)/300 bar(尖峰) |
| 转速范围 | 最低：300 rpm<br>最高：1800-3000 rpm | 随型号不同，PVT64最高1800 rpm，PV6/PV10最高3000 rpm |
| 油液要求 | 粘度：10-1600 cSt<br>温度：-20°C至82°C(壳体泄油口) | 推荐使用符合Denison规范HF-1/HF-0的石油基液压液，粘度指数≥90 |
| 油液清洁度 | ISO 17/14(NAS 1638 8级) | 建议使用10μm过滤精度的滤器 |
| 壳体压力 | 最高≤0.9 bar(15 psi) | 壳体泄油管道应部分高于油箱最高液面 |
 2. 控制方式参数
| 控制类型 | 特点 | 调节范围 |
|----------|------|----------|
| C型压力补偿(恒压) | 保持设定压力，自动调节排量 | 补偿压力：9-276 bar(130-4000 psi) |
| F型带遥控口压力补偿 | 可远程控制设定压力 | 同C型，增加遥控功能 |
| L型负载传感 | 根据负载需求调节压力和流量，节能 | 最低补偿压力：12-15 bar |
| J/K型扭矩限定(恒功率) | 限制输出功率，防止过载 | 适应不同功率需求场景 |
 四、型号规格与命名规则
 1. 主要型号
标准PV系列：PV016, PV020, PV023, PV032, PV040, PV046, PV063, PV080, PV092, PV140, PV180, PV270等
PVT系列(带后驱动)：PVT6, PVT10, PVT15, PVT20, PVT29, PVT38, PVT47, PVT64等
 2. 型号命名示例(PV092R1K1T1NMMC)
| 代码段 | 含义 |
|--------|------|
| PV092 | 系列+排量(92 ml/rev) |
| R | 旋转方向(顺时针) |
| 1 | 控制类型(压力补偿) |
| K | 轴伸类型(花键) |
| 1 | 安装法兰类型 |
| T | 密封类型 |
| 1 | 油口类型 |
| NMMC | 其他配置选项 |
 五、典型应用领域
1.  工业领域：冶金(轧机、挤压机、钢包液压)、矿山(盾构机、重型钻机)、大型注塑机、压铸机、锻造压机、发电站设备
2.  移动机械：20-35吨挖掘机、旋挖钻机主泵、建筑工程设备、物料搬运机械
3.  船舶领域：甲板机械、锚机、舵机(开式回路)
4.  其他：铁路养护机械、石油化工设备、重型工业液压系统
 六、安装与维护要点
 1. 安装要求
- 保证泵传动轴与原动机驱动轴的同轴度，用百分表检查，法兰安装时同心度偏差≤0.03 mm，花键安装时≤0.06 mm
- 传动轴勿承受侧向负载，如不可避免需咨询Denison技术支持
- 壳体泄油口应朝上，泄油管道在接入油箱前应有部分高于油箱最高液面
- 避免管道急剧弯曲，使用软管连接或精确的刚性管道连接，减小连接应力
 2. 维护建议
- 定期更换液压系统滤芯，保持油液清洁度符合ISO 17/14标准
- 检查系统管件和螺钉固紧情况，防止泄漏
- 不可在压力或转速超出推荐范围的状态下工作
- 冷启动时应低压、小流量工况，可能时低转速启动，此时最高粘度不超过1600 cSt
- 壳体泄油口处的油液温度应不高于82°C(180°F)
 七、PVplus系列升级产品
PVplus系列是PV系列的升级版本，在原有基础上进一步优化：
- 额定压力提升至350 bar，尖峰压力420 bar
- 更高的功率密度和转换灵活性
- 集成预压缩体积，流量脉动更低
- 更广泛的应用适应性，满足重载工业和船舶应用的苛刻要求
