VICKERS威格士单作用叶片泵的平均流量计算

首页VICKERS威格士单作用叶片泵的平均流量计算

  VICKERS威格士单作用叶片泵的平均流量是怎么计算的呢?下面由深圳市港隆液压设备有限公司液压泵技术部给大家讲解:

  VICKERS威格士单作用叶片泵的平均流量计算分析:图3.19为单作用叶片泵工作原理图。单作用叶片泵也是由转子l、定子2、 叶片3和配油盘(图中未画出)等零件组成。与双作用叶片泵明显不同之处是,定子的内表面是圆形的, 转子与定子之间有一偏心量e,配油盘只开一个吸油窗口和一个压油窗口。当转子转动时,由于离心力作用,叶片顶部始终压在定子内圆表面上。这样,两相邻叶片间就形成了密封容腔。显然,当转子按图示方向旋转时,图中右侧的容腔是吸油腔,左侧的容腔是压油腔,它们容积的变化分别对应着吸油和 压油过程。封油区如图中所示。由于在转子每转一周的过程中,每个密封容腔完成吸油、压油各一次,因此也称为单作用式叶片泵。单作用式叶片泵的转子受不平衡液压力的作用,故又被称为非卸荷式叶片泵。

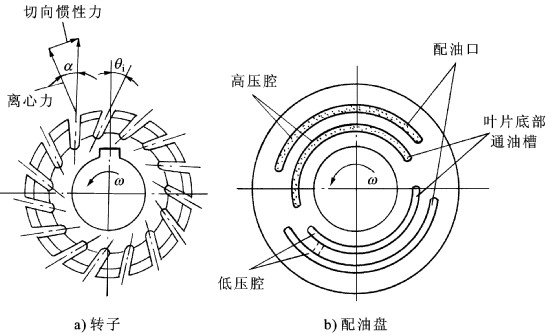

图3.19为单作用叶片泵工作原理图  图3.20为单作用叶片泵的配油盘和转子结构简图

  上述工作原理表明,改变定子与转子偏心距的方向也就改变了泵的吸、压油口,即原来的吸油口变成压油口,原来的压油口变成吸油口;改变上述偏心距的大小意味着改变了泵的排量。 当偏心量为零时,密封容腔不会有容积变化,因此也就不具备液压泵的工作条件了。同样道理,为了使叶片运动自如、减小磨损,叶片槽通常向后(注意,这里与双作用叶片泵不同)倾斜20o~30o。 图3.20为单作用 叶片泵的配油盘和转子结构简图。

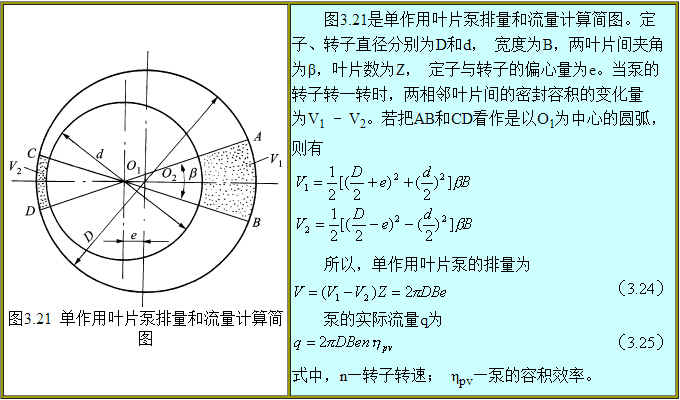

  根据下面的单作用叶片泵的排量和流量简图和计算公式都可以知道VICKERS威格士单作用叶片泵的平均流量计算。


  本文出自深圳市港隆液压设备有限公司http://www.konglong88.com转载请注明出处。
