  网友咨询:力士乐液压泵A4VG28/32系列控制原件如何拆装?

  力士乐液压泵A4VG28/32系列控制原件如何拆装?深圳市港隆液压设备有限公司帮大家解决这个问题。

  港隆液压泵技术员解答:力士乐液压泵A4VG28/32系列控制原件拆装过程:

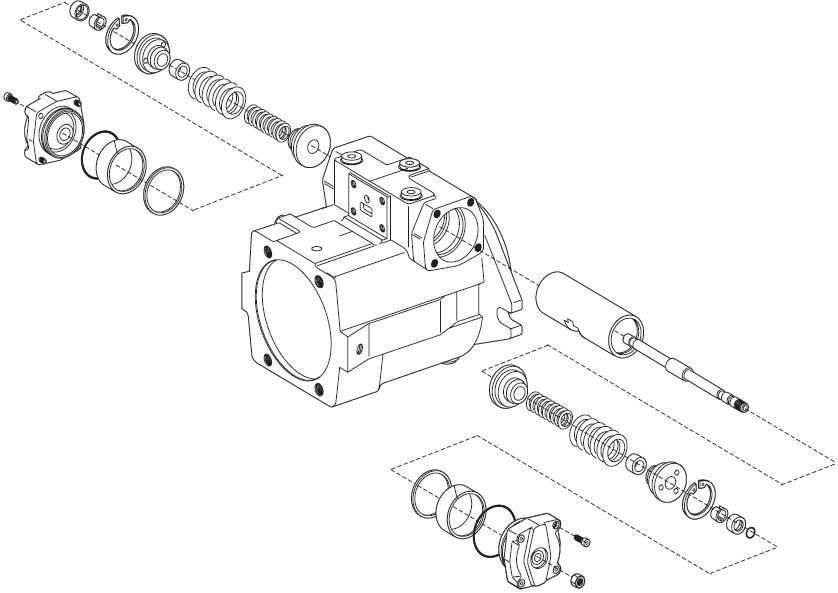

  控制元件的分解图,如下:


  1.松动固定螺栓


  2.用锤子轻轻轻的敲击回转体后端盖以使其松动并把后端盖取下


  3.在后端盖上做标记,测量螺栓的突出长度,松动自锁螺母。


  4.拆卸内六角螺栓


  5.用手旋掉螺栓并取下侧端盖

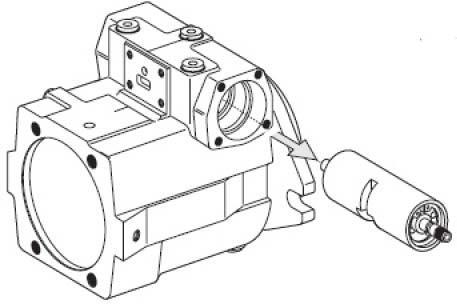

  6.取出伺服活塞

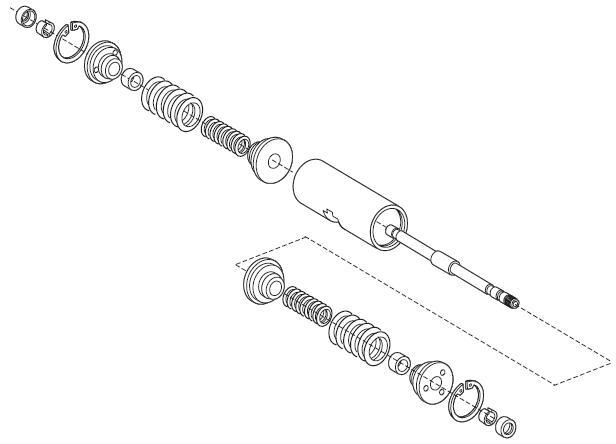

  伺服活塞分解图,如下:


  7.使用专用工具压下弹簧


  使用卡簧钳取出卡簧。意:内部有被压紧的弹簧,防止弹出伤人


  缸体组件的拆装

  柱塞和回程盘一起取出压紧弹簧取出球铰

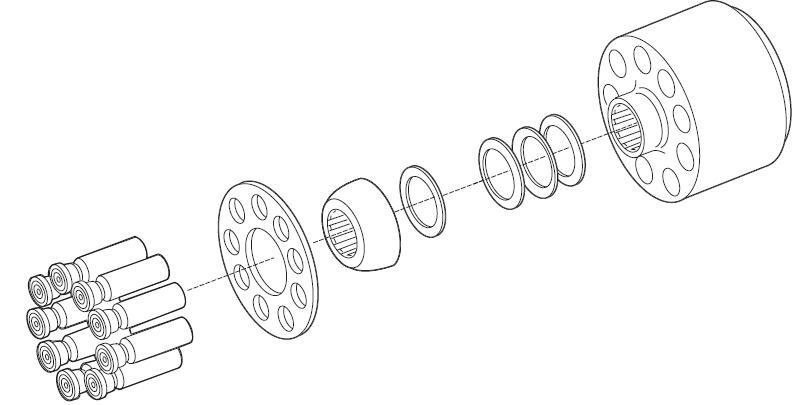

  缸体分解图,如下:
