HPG邦贝多级齿轮泵简介:
邦贝HPG+HPG多级泵是由单个轴驱动的两个或多个部分的组合。组成多级泵的部分由花键连接驱动。这种多级泵配置可以为每一阶段提供入口和输送出口,或者在可能的情况下，提供一一个入口和多个输送出口。对于每
个部分,目录中列明的数值都适用,但根据驱动连接头的最大扭矩和轴端不同,会有一些压力限制。多级泵的最高转速与各级最高转速中的最低值一致。

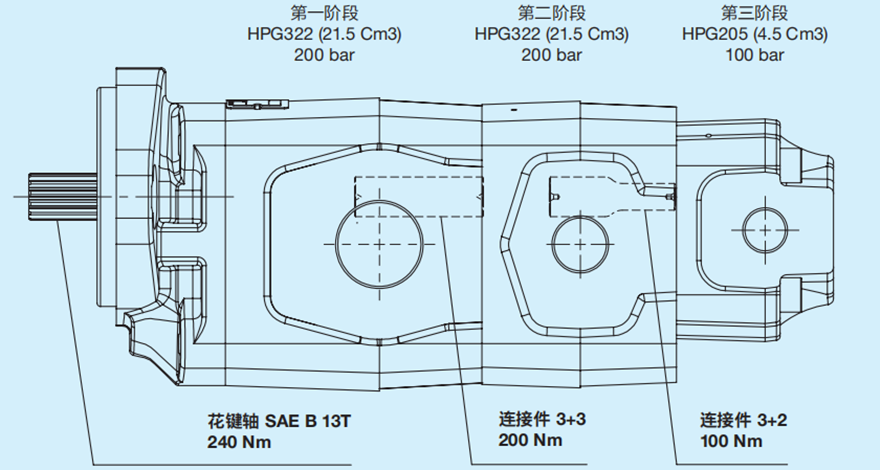

以下为有用的参考实例,用于正确确定可传递到轴端的扭矩,以及在每个阶段的给定:工作压力下，第3组+第3组双联泵每个单独阶段的扭矩。

Bondioli＆Pavesi邦贝多级齿轮泵HPG系列：

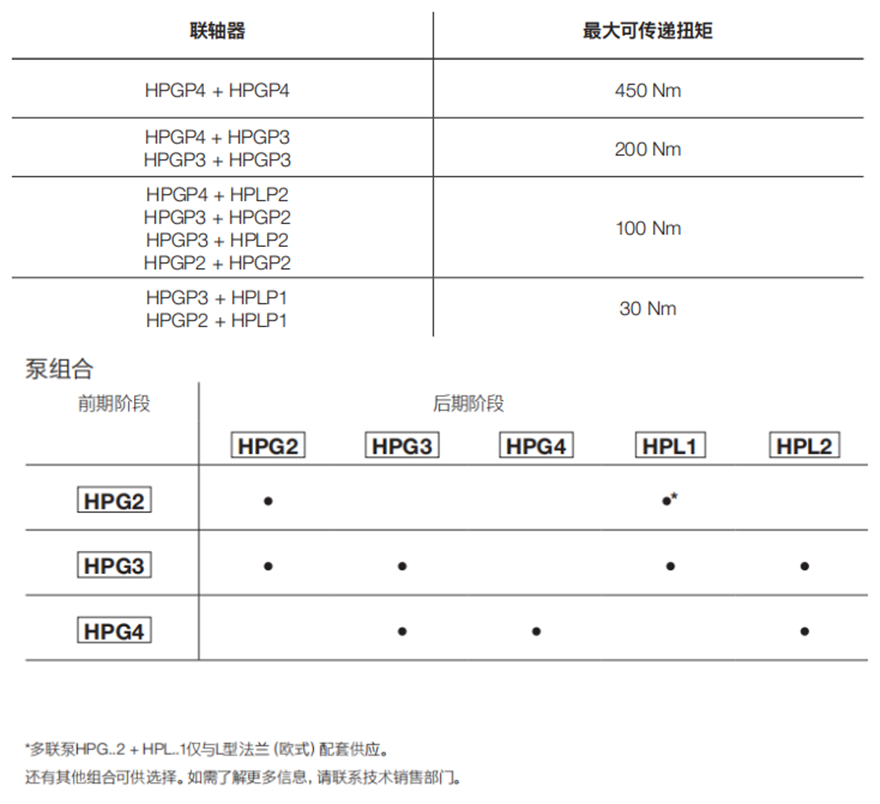

扭矩的计算从泵的最后阶段开始进行，直至主轴。在所有阶段里,计算得出的扭矩必须小于或等于每个驱动连接件(包括泵的轴端)的最大允许扭矩。

Bondioli＆Pavesi邦贝多级齿轮泵HPG系列

第三阶段:
第2组,排量4.5 cm3,工作压力210 bar。
M3 = 16.7 Nm。
满足连接件2的条件(最大极限100Nm)。

第二阶段: .
第3组,排量26 cm3,工作压力200 bar。
M2 = 91.96 Nm。
M3 + M2 = 119.02 Nm。
满足连接件1的条件(最大极限200Nm)。

第一阶段:
第3组,排量21.5 cm3,工作压力200 bar。
M1=76Nm。
M3+M2+M1=160.7Nm。
满足驱动轴的条件(最大极限100

Nm)。

Bondioli＆Pavesi邦贝多级齿轮泵HPG
