bondioli邦贝齿轮泵

首页bondioli邦贝齿轮泵产品详情

HPLP1+HPLP1多级泵

所属类别 发布时间 浏览次数
bondioli邦贝齿轮泵 2023-01-12 14:23:32 511
温馨提示:由于产品型号太多,网站只能列出部分产品信息。如您在网站中未能找到您需要的型号,请咨询我们的在线客服。
销售热线:13686884195
详情介绍
Bondioli&Pavesi多级齿轮泵简介:
    邦贝HPL+HPL 多级泵是由单个轴驱动的两个或多个部分的组合。组成多级泵的部分由花键连接驱动。这种多级泵配置可以为每-阶段提供入口和输送出口,或者在可能的情况下,提供一个入口和多个输送出口。
对于每个部分,目录中列明的数值都适用,但根据驱动连接头的最大扭矩和轴端不同,会有一些压力限制。
多级泵的最高转速与各级最高转速中的最低值- -致。
以吓为有用的参考实例,用于正确确定可传递到轴端的扭矩,以及在每个阶段的给定工作压力下,第3组+第3组双联泵每个单独阶段的扭矩。

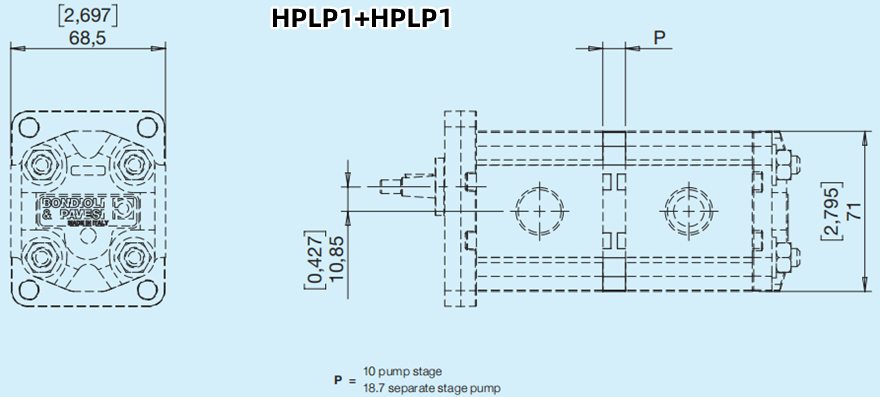

Bondioli&Pavesi邦贝HPLP1+HPLP1多级齿轮泵尺寸:
Bondioli&Pavesi邦贝HPLP1+HPLP1多级齿轮泵尺寸

Bondioli&Pavesi邦贝HPL多级齿轮泵:
扭矩的计算从泵的最后阶段开始进行,直至主轴。在所有阶段里,计算得出的扭矩必须小于或等于每个驱动连接件(包括泵的轴端)的最大允许扭矩。
Bondioli&Pavesi邦贝HPL多级齿轮泵
第三阶段:
第2组,排量8.5 cm3,工作压力180 bar。
M3 = 27.06 Nm。
满足连接件2的条件(最大极限100Nm)。

第二阶段:
第3组,排量26 cm3,工作压力200 bar。
M2 = 91.96 Nm。
M3 + M2 = 119.02 Nm。
满足连接件1的条件(最大极限200Nm)。

第一阶段:
第3组,排量36 cm3,工作压力200 bar。
M1 = 127.32 Nm。
M3+M2+M1=246.34Nm。
不符合驱动轴的条件(最大极限240Nm)。
假设工作压力为180 bar, M1 = 114.59 Nm,必须降低工作压力或排量。
M3+M2+M1=233.61Nm。
满足驱动轴的条件(最大极限240Nm)。
